Der Ölmessstab der Verschlussschrauben GN 747 hat zwei Flächen, auf denen MAX-MIN-Markierungen leicht angebracht werden können (siehe GN 109).
Technische Daten
| Zollgewinde d1 | G 1/8 |
|---|
| Form | A - ohne Ölmessstab |
|---|
| Entlüftungsbohrung | 2 - mit Entlüftungsbohrung |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| d2 Entlüftungsbohrung | 2 |
|---|
| d3 | 15 |
|---|
| e1 ≈ | 21,5 |
|---|
| l1 | 9 |
|---|
| l2 | 16 |
|---|
| l3 | 120 |
|---|
| s1 | 19 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,004 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 747 |
|---|
| Bestellbezeichnung | GN 747-G1/8-A-2 |
|---|
| EAN | 4045525369344 |
|---|

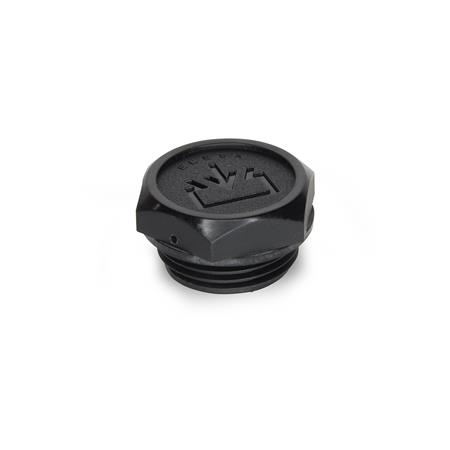

| Ganter-Bezeichnung | Verschlussschrauben mit Einfüllsymbol, Dichtung aufliegend, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39235090 |
|---|
| eCl@ss 5.1.4 | 23111101 |
|---|
