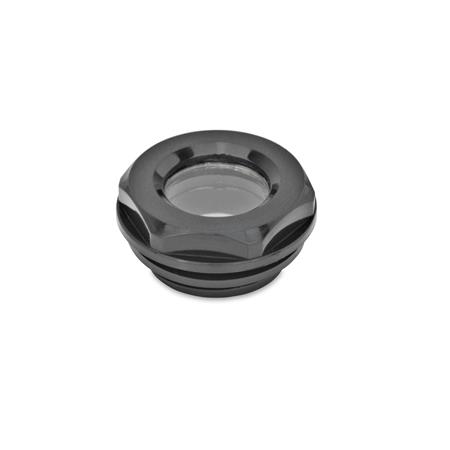

Bei Ölschaugläsern GN 543.2 wird die Sichtscheibe beim Spritzvorgang im Grundkörper eingebettet und ist damit absolut dicht.
Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.
Die rote Ausführung weist besonders auf eine ,,Kontrollstelle hin.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 23 |
|---|
| Gewinde d2 | G 1 |
|---|
| Form | B - ohne Reflektor |
|---|
| Farbe | SW - schwarz |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 43 |
|---|
| l1 | 11 |
|---|
| l2 | 9,5 |
|---|
| s | 38 |
|---|
| Anzugsmoment | 10 ... 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|

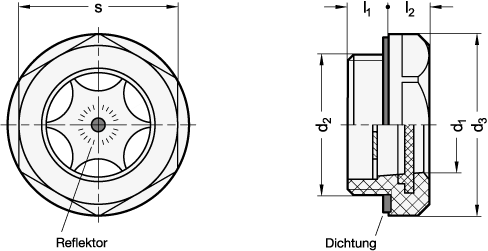

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 543.2 |
|---|
| Bestellbezeichnung | GN 543.2-23-G1-B-SW |
|---|
| EAN | 4045525286375 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Kunststoff |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
