Funktion und Einsatzkriterien von Belüftungsdeckeln GN 774 mit Doppelventil sind in der Funktionsbeschreibung erklärt.
Belüftungsdeckel können entweder mit Gewinde oder Bajonett (BA) befestigt, sowie mit einem Einfüllsieb GN 664 oder GN 664.1 kombiniert werden.
Die Bajonett-Ausführung kann mittels der Kette gegen Verlieren gesichert werden.
MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).
Technische Daten
| Außendurchmesser d1 | 70 |
|---|
| Gewinde d2 | G 3/4 |
|---|
| Öffnungsdruck | 350 |
|---|
| Form | B - mit Ölmessstab |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Gewinde x1 | G 3/4 |
|---|
| d3 | 35 |
|---|
| d4 | 16 |
|---|
| d5 | 68 |
|---|
| l1 | 15 |
|---|
| l2 | 6 |
|---|
| l3 | 63 |
|---|
| l6 | 188 |
|---|
| Farbe | OR - orange, RAL 2004 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,117 kg |
|---|

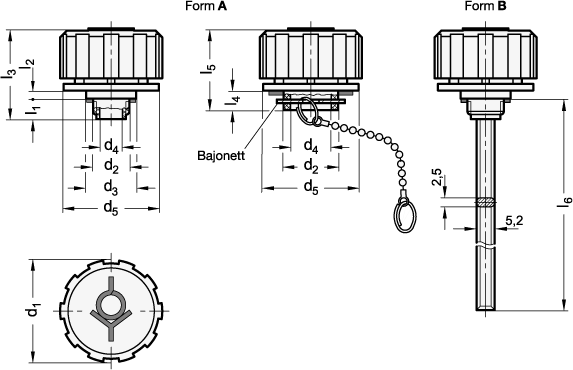

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 774 |
|---|
| Bestellbezeichnung | GN 774-70-G3/4-350-B |
|---|
| EAN | 4045525373969 |
|---|
| Ganter-Bezeichnung | Belüftungsdeckel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90268080 |
|---|
| eCl@ss 5.1.4 | 37010901 |
|---|
