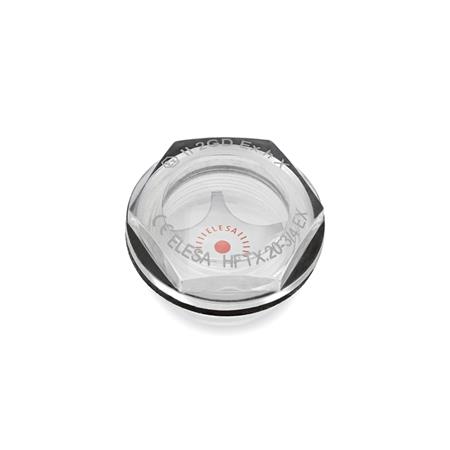

ATEX-Schaugläser GN 541.6 eignen sich für den Einsatz in explosionsgefährdeter Umgebung. Sie erfüllen die europäische Explosionsschutz-Richtlinie (ATEX) 2014/34/EU.
Eine ausführliche Betriebsanleitung steht zur Verfügung und liegt bei der Lieferung jedem Schauglas bei.
Diese Schaugläser aus Polyamid haben eine hohe mechanische Festigkeit. Deswegen sind sie verhältnismäßig dünnwandig ausgeführt, mit großer Schauöffnung.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 22 |
|---|
| Feingewinde d2 | M 30 x 1,5 |
|---|
| Form | A - mit Reflektor |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 35 |
|---|
| l1 | 9 |
|---|
| l2 | 10 |
|---|
| s | 30 |
|---|
| empfohlenes Anzugsmoment in Nm | 8 ... 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,007 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 541.6 |
|---|
| Bestellbezeichnung | GN 541.6-22-M30X1,5-A |
|---|
| EAN | 4045525703810 |
|---|
| Ganter-Bezeichnung | ATEX-Schaugläser, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
