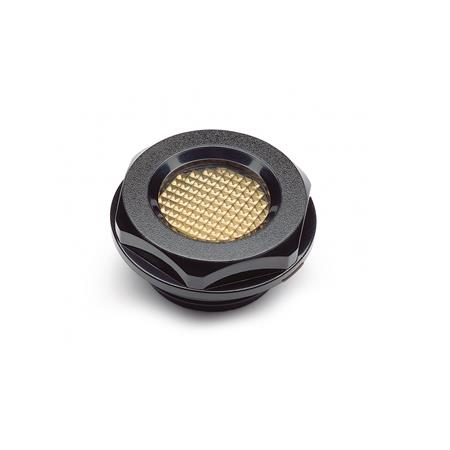

Bei Ölschaugläsern GN 543.4 wird die Sichtscheibe beim Spritzvorgang im Grundkörper eingebettet und ist damit absolut dicht.
Diese Ölschaugläser benutzen den sogenannten Prismeneffekt eines ,,Katzenauges, um eine von Ölfarbe bzw. Viskosität unabhängige, eindeutige Anzeige des Ölstandes zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.
Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 23 |
|---|
| Gewinde d2 | G 1 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 42,5 |
|---|
| l1 | 11 |
|---|
| l2 | 9,5 |
|---|
| s | 38 |
|---|
| Anzugsmoment | 10 ... 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|

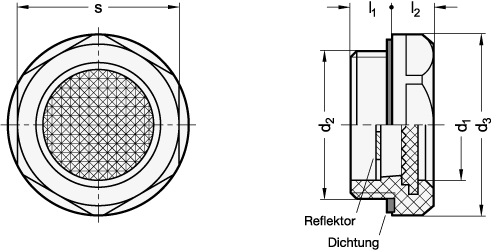

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 543.4 |
|---|
| Bestellbezeichnung | GN 543.4-23-G1 |
|---|
| EAN | 4045525286474 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Kunststoff, bis 140 °C, mit Prismeneffekt |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
