Be- und Entlüftungsmembranen GN 7404 werden im Gehäuse- und Gerätebau eingesetzt. In einer Gehäusewand eingebaut, ermöglichen sie einen Druckausgleich zwischen Gehäuseinnenraum und der Umgebung.
Mögliche, vom gasförmigen Medium mitgeführte Schmutz- und Staubpartikel, aber auch Öl- und Wassertropfen werden zurückgehalten. Dies schützt den Gehäuseinnenraum vor Verschmutzung und Nässe und hindert z.B. Öltröpfchen am Austritt in die Umgebung.
Ein vollständiges Bedecken der Membran mit Öl oder Wasser sowie ein Überschreiten des Differenzdrucks / Luftdurchlassvolumen sollte zum Schutz der Membranen vermieden werden. Der Einbau in geschützter Position seitlich / vertikal ist zu bevorzugen.
Der Außen-Ø der Gehäuse mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Die Dichtung ist in einem planseitigen Einstich eingebettet. Dadurch ist sie gegen Verlust geschützt und kann beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Werkstoff | AL - Aluminium |
|---|
| Zollgewinde d1 | G 3/4 |
|---|
| Membran-Porengröße | 1,2 |
|---|
| d2 | 32 |
|---|
| Schauöffnung d3 | 14 |
|---|
| l1 | 9 |
|---|
| l2 | 8 |
|---|
| s | 30 |
|---|
| Differenzdruck Δ 1 bar Luftdurchlassvolumen in l/min | 21 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|

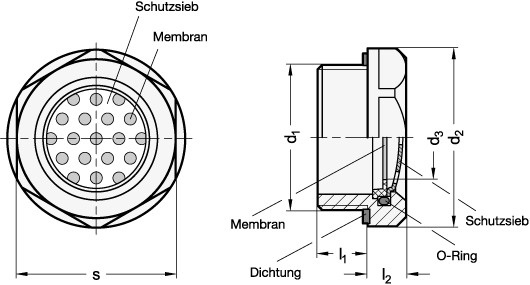

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7404 |
|---|
| Bestellbezeichnung | GN 7404-AL-G3/4-1,2 |
|---|
| EAN | 4045525386730 |
|---|
| Ganter-Bezeichnung | Belüftungs- / Entlüftungsmembranen, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84149000 |
|---|
| eCl@ss 5.1.4 | 27301803 |
|---|
