Ölstandsanzeiger GN 650.4 zeichnen sich durch kleine Baumaße aus. Dabei kann der Flüssigkeitsstand auch von der Seite eingesehen werden.
Der Polyamid-Körper besteht aus zwei Teilen, die durch Ultraschall miteinander verschweißt sind. Die Ölstandsanzeiger werden einzeln bei 3 bar Luftdruck auf Dichtigkeit geprüft.
Ölstandsanzeiger GN 650.4 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über Druckbelastbarkeit liegen vor.
Als Reflektor dient ein weiß lackiertes Alu-Plättchen, das mit schwarzen Markierungsstrichen bzw. Temperaturskala versehen ist.
Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Die Schutzgehäuse absorbiert Stöße. Die Ölstandsanzeiger werden mit montiertem Schutzgehäuse geliefert.
Technische Daten
| Schraubenabstand l1 | 127 |
|---|
| Form | BK - mit Thermometer, ohne Schutzgehäuse, mit Kunststoff-Schrauben |
|---|
| b1 | 22 |
|---|
| b2 | 27 |
|---|
| d Form A / AS Form B / BS | M 12 |
|---|
| Form AK Form BK | M 12 |
|---|
| l2 | 23 |
|---|
| l3 | 80 |
|---|
| l4 | 150 |
|---|
| l5 | 23 |
|---|
| l6 | 11,5 |
|---|
| l7 | 15 |
|---|
| l8 | 17,5 |
|---|
| l9 | 156 |
|---|
| l10 | 14,5 |
|---|
| s ≈ max. Wandstärke | 10 |
|---|
| Thermometerskala °C | 0 ... 100 |
|---|
| °F | 32 ... 210 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|

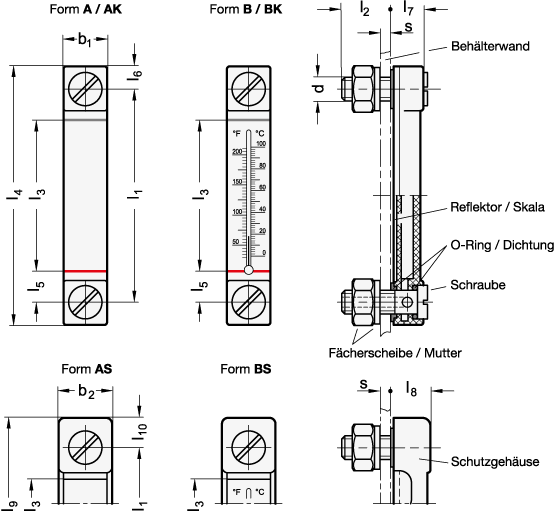

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 650.4 |
|---|
| Bestellbezeichnung | GN 650.4-127-BK |
|---|
| EAN | 4045525106093 |
|---|
| Ganter-Bezeichnung | Ölstandsanzeiger, schmale Form, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261029 |
|---|
| eCl@ss 5.1.4 | 27309219 |
|---|
