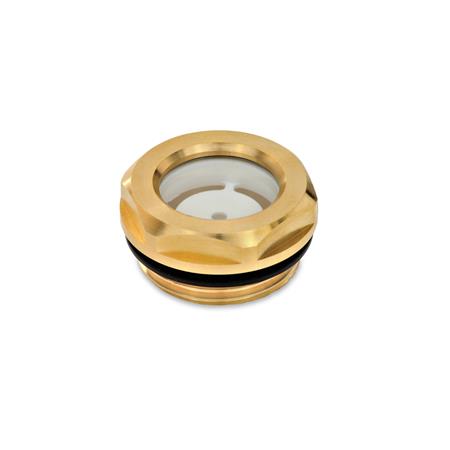

Die sehr stabil dimensionierte, kratzfeste Sichtscheibe der Ölschaugläser GN 743.2 ist über einen O-Ring am Scheibenumfang und nicht an der Planseite abgedichtet, dadurch ist die Dichtheit unabhängig von der axialen Anpresskraft.
Der Außendurchmesser der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet; dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden. Aus demselben Grunde kann die Dichtung relativ weich gehalten werden, was der Dichtheit auch bei unebener Fläche zugute kommt.
Ölschaugläser GN 743.2 können auch bei Behältern eingesetzt werden, die unter Druck stehen, Versuchsreihen über die Belastbarkeit liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 18 |
|---|
| Feingewinde d2 | M 26 x 1,5 |
|---|
| Form | A - mit Reflektor |
|---|
| Werkstoff | MS - Messing |
|---|
| d3 | 32 |
|---|
| l1 | 9 |
|---|
| l2 | 8 |
|---|
| s | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,044 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 743.2 |
|---|
| Bestellbezeichnung | GN 743.2-18-M26X1,5-A |
|---|
| EAN | 4045525491052 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Messing / Floatglas, beständig bis 100 °C |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
