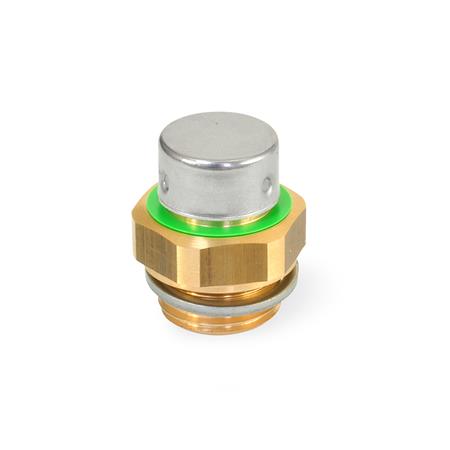

Entlüftungsventile GN 881 mit Dichtungsscheibe entlüften nach Überschreiten des in der Tabelle angegebenen Öffnungsdruckes einen Behälter und schützen dadurch vor unzulässig hohem Behälterinnendruck. Ein grüner Farbring kennzeichnet den Öffnungsdruck von 200 mbar.
Die Dichtungsscheibe verschließt im Normalzustand den Behälter und verhindert so die Verschmutzung des Behälterinnenraums von außen z.B. durch Staub.
Der Luftauslass in Abhängigkeit des Öffnungsdrucks kann dem obenstehenden Diagramm entnommen werden.
Die Ventile werden auf Dichtigkeit und Öffnungsdruck geprüft.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Werkstoff Ventilkörper | MS - Messing |
|---|
| Feingewinde d1 | M 18 x 1,5 |
|---|
| Öffnungsdruck | 200 |
|---|
| Werkstoff Entlüftungskappe | M - Edelstahl |
|---|
| d2 | 24 |
|---|
| d3 | 20 |
|---|
| e ≈ | 23,5 |
|---|
| l1 | 8,5 |
|---|
| l2 | 11,5 |
|---|
| l3 | 24,5 |
|---|
| sw | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,052 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 881 |
|---|
| Bestellbezeichnung | GN 881-M18X1,5-200-MS-M |
|---|
| EAN | 4045525937437 |
|---|
| Ganter-Bezeichnung | Entlüftungsventile |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84818079 |
|---|
| eCl@ss 5.1.4 | 27293301 |
|---|
