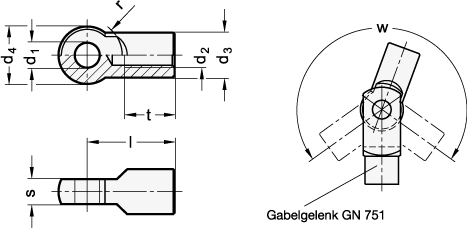

Maßzeichnung Ganter GN 752-14-M14
Mobile Preview: Gelenkstücke für GN 751, Stahl – Ganter GN 752-14-M14
Mobile Preview: Maßzeichnung Ganter GN 752-14-M14

Gelenkstücke für GN 751, Stahl

Art.Nr.:
752-14-M14
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Gelenkstücke GN 752 sind auf die Abmessungen von Gabelköpfen DIN 71752 bzw. Gabelgelenke GN 751 abgestimmt.

    Technische Daten

    Bohrung d114
    Gewinde d2M 14
    WerkstoffST - Stahl
    d324
    d430
    Länge l50
    r19
    s14
    t min.28
    w min.214°
    RoHSJa
    Gewicht0,100 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 752
    BestellbezeichnungGN 752-14-M14
    EAN4045525372870
    Ganter-BezeichnungGelenkstücke, Stahl
    BestelleinheitStück
    Zolltarifnummer73181900
    eCl@ss 5.1.490909090
