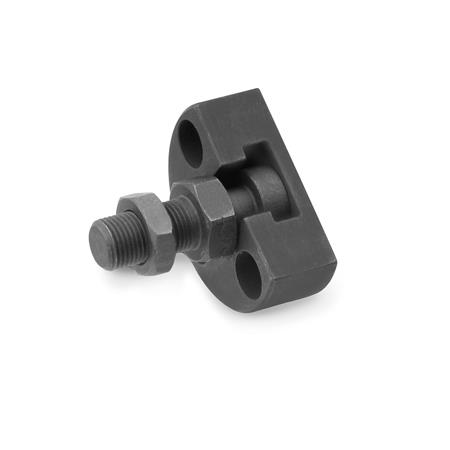

Schnellsteck-Kupplungen GN 240.1 dienen zum Ausgleich eines Radialversatzes x. Eine typische Anwendung ist die axiale Verbindung der Kolbenstange eines Druckzylinders mit dem zu betätigenden Bauelement.
Die Kupplung dient nicht der Übertragung eines Drehmomentes.
Technische Daten
| Gewinde d1 | M 12 |
|---|
| Form | A - mit Aussengewinde |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 55 |
|---|
| d3 | 6,5 |
|---|
| e ≈ | 21 |
|---|
| k1 | 10 |
|---|
| k2 | 19 |
|---|
| k3 | 38 |
|---|
| l1 ≈ | 53 |
|---|
| l2 | 20,5 |
|---|
| l3 min. Form A | 21 |
|---|
| Form B | 17,5 |
|---|
| l4 | 25 |
|---|
| sw | 19 |
|---|
| x max. Radialversatz | 0,8 |
|---|
| max. Zug-/Druck- Belastbarkeit in kN | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,261 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 240.1 |
|---|
| Bestellbezeichnung | GN 240.1-M12-A |
|---|
| EAN | 4045525106871 |
|---|
| Ganter-Bezeichnung | Schnellsteck-Kupplungen, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84836080 |
|---|
| eCl@ss 5.1.4 | 23031001 |
|---|
