Gelenkwellen mit Gleitlager GN 808.2 überbrücken nicht nur den Versatz zweier Wellen, sondern sie ermöglichen auch einen Längenausgleich, welcher in Abhängigkeit der Gesamtlänge l1 ein entsprechendes Auszugsmaß l2 zulässt. Die Kraftübertragung erfolgt über zwei Kreuzgelenke DIN 808 (Form EG), eine Keilwelle und eine Schiebehülse.
Bei Gelenkwellen muss unbedingt beachtet werden, dass Keilwelle und Schiebehülse richtig zusammengesteckt sind:
die Markierungen => <= müssen einander gegenüberliegen. Falsch zusammengesteckte Gelenkwellen haben einen ungleichförmigen Abtrieb zur Folge und führen zu schnellem Verschleiß.
Technische Daten
| Außendurchmesser d1 | 42 |
|---|
| Bohrung d2 | 20 |
|---|
| l1 - l2 | 320-120 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 Bohrung | K 20 |
|---|
| d3 | 42 |
|---|
| l3 Führungslänge | 45 |
|---|
| l5 | 82 |
|---|
| t max. Einbaulänge der Welle | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,400 kg |
|---|

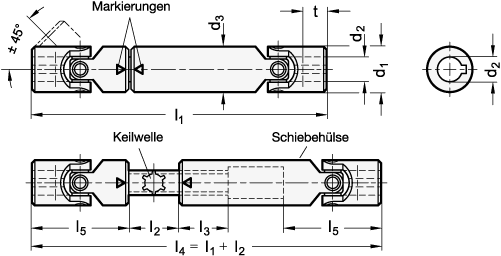

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 808.2 |
|---|
| Bestellbezeichnung | GN 808.2-42-K20-320-120 |
|---|
| EAN | 4045525380615 |
|---|
| Ganter-Bezeichnung | Kreuzgelenkwellen mit Gleitlager |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84831050 |
|---|
| eCl@ss 5.1.4 | 23020103 |
|---|
