Gelenkköpfe GN 648.1 entsprechen DIN ISO 12240-4, Maßreihe K (früher DIN 648 K).
Technische Daten
| Bohrung d1 | 12 |
|---|
| Gewinde d2 | M 12L |
|---|
| Form | N - Messing / Stahl nachschmierbar |
|---|
| Werkstoff | ST - Stahl |
|---|
| b1 | 16 |
|---|
| b2 | 12 |
|---|
| d3 | 15,4 |
|---|
| d4 | 32 |
|---|
| d5 | 17,5 |
|---|
| d6 | 22 |
|---|
| l1 | 50 |
|---|
| l2 | 66 |
|---|
| sw | 19 |
|---|
| t | 22 |
|---|
| w Kippwinkel | 13° |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,114 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 648.1 |
|---|
| Bestellbezeichnung | GN 648.1-12-M12L-N |
|---|
| EAN | 4045525459090 |
|---|

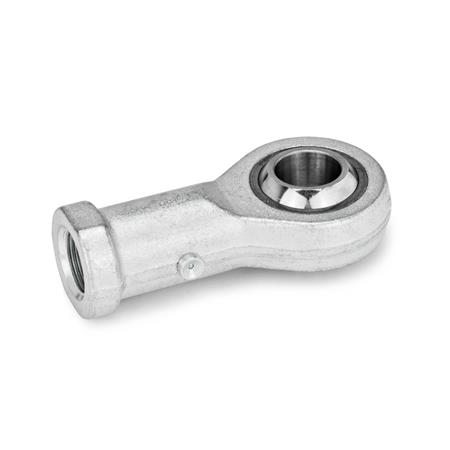

| Ganter-Bezeichnung | Gelenkköpfe mit Innengewinde, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84833038 |
|---|
| eCl@ss 5.1.4 | 23050105 |
|---|
