Edelstahl-Gelenklager GN 648.9 entsprechen DIN ISO 12240-1, Maßreihe K.
Abweichend vom amtlichen Normblatt werden die Gelenklager der Größe d1=14 mit einem Außendurchmesser d2=28 (an Stelle von d2=29) geliefert.
Diese Edelstahl-Gelenklager sind in den Edelstahl-Gelenkköpfen GN 648.5 und GN 648.6 eingebaut.
Technische Daten
| Bohrung d1 | 30 |
|---|
| Außendurchmesser d2 | 55 |
|---|
| Form | WK - Edelstahl-PTFE / Edelstahl wartungsfrei |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b1 | 37 |
|---|
| b2 | 25 |
|---|
| w Kippwinkel | 17° |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,350 kg |
|---|

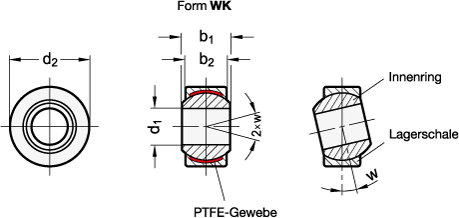

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 648.9 |
|---|
| Bestellbezeichnung | GN 648.9-30-55-WK |
|---|
| EAN | 4045525903234 |
|---|
| Ganter-Bezeichnung | Gelenklager, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84833038 |
|---|
| eCl@ss 5.1.4 | 23050106 |
|---|
