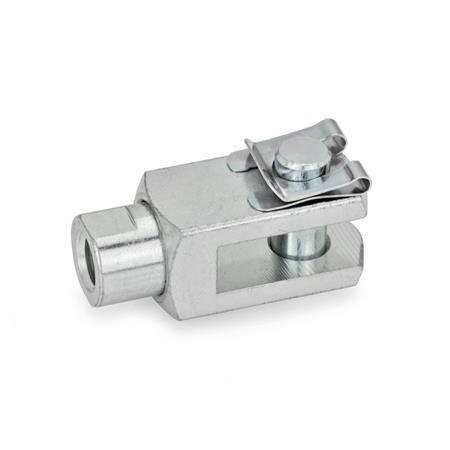

Gabelgelenke GN 751.1 entsprechen im Grundprinzip dem Gabelkopf der DIN 71752 (Form A), verfügen jedoch abweichend zur DIN über einen drehbaren Schaft sowie über einen zusätzlichen Bolzen mit axialer Wellensicherung (Form KL und SL) der sich ohne Werkzeug montieren / demontieren lässt.
Durch den drehbaren Schaft ist es möglich, nicht dynamische radiale Bewegungen auszugleichen, wie sie z.B. bei der Verwendung von Seilzügen auftreten können. Darüber hinaus entfällt die ansonsten notwendige Ausrichtung von Gelenkköpfen bei der Montage.
Technische Daten
| Bohrung d1 | 10 |
|---|
| Länge l1 | 40 |
|---|
| Gewinde d2 | M 10 |
|---|
| Form | SL - Bolzen mit SL-Wellensicherung |
|---|
| Werkstoff | ST - Stahl |
|---|
| a | 20 |
|---|
| b | 10 |
|---|
| d3 | 18 |
|---|
| l2 kurz | 40 |
|---|
| lang | 60 |
|---|
| l3 kurz | 52 |
|---|
| l4 | 11,5 |
|---|
| sw | 16 |
|---|
| Statische Belastbarkeit FA in N | 6000 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,120 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 751.1 |
|---|
| Bestellbezeichnung | GN 751.1-10-40-M10-SL |
|---|
| EAN | 4045525111462 |
|---|
| Ganter-Bezeichnung | Gabelgelenke, Stahl, mit drehbarem Schaft |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
