Kegelradgetriebe GN 3971 können bei sehr kompakten Abmessungen hohe Drehmomente übertragen. Sie bilden eine einsatzbereite Funktionseinheit und können in vielfältigen Anwendungen wie z. B. Höhenverstellungen oder Umlenkungen eingesetzt werden.
Durch die zahlreichen Befestigungsbohrungen wird eine einfache Montage in beliebiger Lage ermöglicht. Die Winkellagen der Passfedern sind beliebig angeordnet.
Technische Daten
| b1 | 20 |
|---|
| d1 | 8 |
|---|
| Oberfläche | AN - eloxiert, naturfarben |
|---|
| Form | L - Winkelgetriebe 90° |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b2 | 2 |
|---|
| d2 | 16 |
|---|
| d3{Sp:s} | 9,2 |
|---|
| h | 0,8 |
|---|
| l1 | 35 |
|---|
| l2 | 12 |
|---|
| l3 | 8 |
|---|
| l4 | 2 |
|---|
| m1 | 25 |
|---|
| t1 | 1,95 |
|---|
| t2 | 15,3 |
|---|
| d4 | 3,1 |
|---|
| d5{Sp:s} | M 3 |
|---|
| d6{Sp:s} | M 3 |
|---|
| d7{Sp:s} | M 3 |
|---|
| m2 | 7 |
|---|
| m3 | 10 |
|---|
| m4 | 15 |
|---|
| m5 | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|

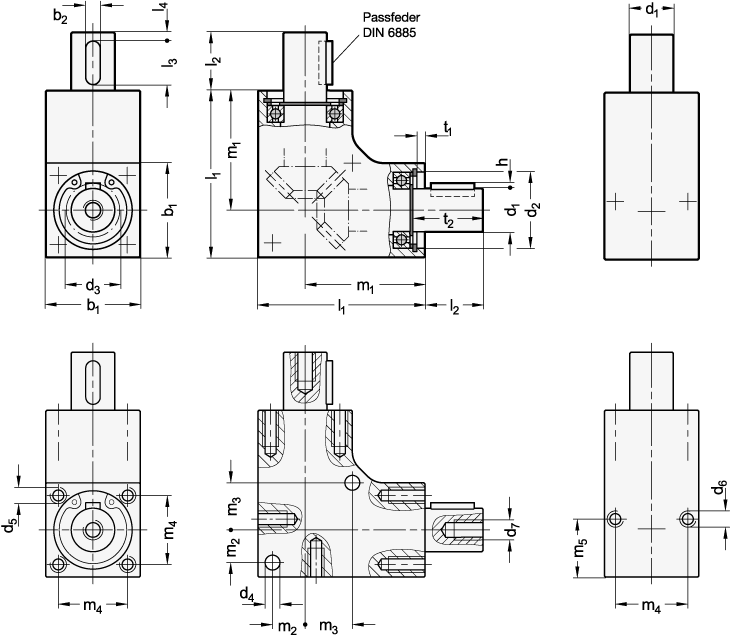

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 3971 |
|---|
| Bestellbezeichnung | GN 3971-20-L-8-AN |
|---|
| EAN | 4045525809000 |
|---|
| Ganter-Bezeichnung | Kegelradgetriebe, Gehäuse Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84834023 |
|---|
| eCl@ss 5.1.4 | 23320103 |
|---|
