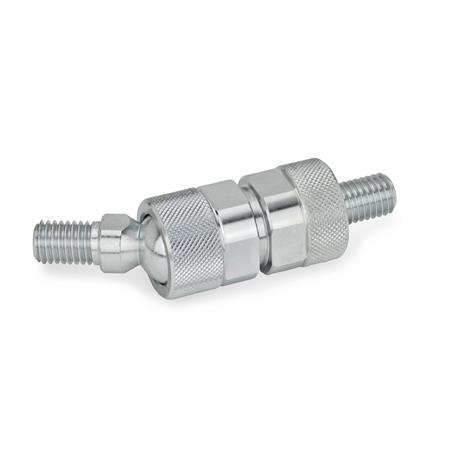

Über die Klemmmutter der Kugelgelenke GN 782 kann die Druckkraft der Tellerfeder und damit die Beweglichkeit der Kugel beeinflusst werden.
Gleichzeitig wirken die Tellerfedern als Schraubensicherung für die Klemmmutter.
Ist die max. Druckkraft der Tellerfedern erreicht, erfolgt die Klemmung der Kugel direkt mit der Klemmmutter über das Bremsstück auf die Klemmschraube. Hierbei sollte das in der Tabelle angegebene max. Anzugsdrehmoment nicht überschritten werden.
Technische Daten
| Gewinde d1 | M 6 |
|---|
| Form | KS - Kugel mit Schraube |
|---|
| Kennziffer | 2 - Montageseite mit Schraube |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | M 6 |
|---|
| d3 | 17 |
|---|
| d4 | 8,5 |
|---|
| l1 | 10 |
|---|
| l3 | 11 |
|---|
| l5 | 25 |
|---|
| l6 ≈ | 16,8 |
|---|
| sw1 | 15 |
|---|
| sw2 | 7 |
|---|
| empfohlenes Anzugsdrehmoment in Nm ≈ | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,046 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 782 |
|---|
| Bestellbezeichnung | GN 782-M6-KS-2 |
|---|
| EAN | 4045525943025 |
|---|
| Ganter-Bezeichnung | Kugelgelenke, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84831050 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
