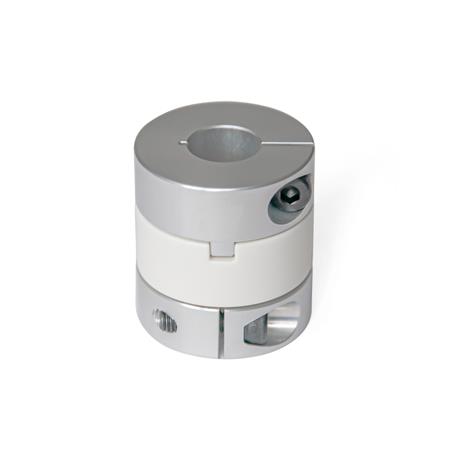

Kreuzschieberkupplungen GN 2242 können große radiale Wellenversätze ausgleichen und dabei hohe Drehmomente übertragen. Deshalb werden sie vorzugsweise dann eingesetzt, wenn die reine Drehmoment- und Leistungsübertragung bei zeitgleich großen radialen Wellenversätzen im Vordergrund steht.
Durch die Klemmnaben und die einfache Steckmontage sind Kreuzschieberkupplungen sehr montagefreundlich. Sie sind in ihrem Anwendungsbereich sehr vielfältig und finden z. B. im allgemeinen Maschinenbau an Verpackungsmaschinen und Pumpen ihre Verwendung.
Bei dem Bohrungskennzeichen K ist die Passfedernut immer für beide Bohrungen d2 und d3 eingebracht.
Technische Daten
| Werkstoff (Nabe) | AL - Aluminium |
|---|
| d1 | 12 |
|---|
| Bohrungskennzeichnung | B - ohne Passfedernut |
|---|
| Werkstoff (Kreuzscheibe) | KU - Kunststoff (Polyacetal POM) |
|---|
| d2 | 4 |
|---|
| d3 | 4 |
|---|
| d2 - d3 empfohlene Wellentoleranz | 4-4 |
|---|
| x2 | 4-5 |
|---|
| x3 | 5-5 |
|---|
| d4 | M 2 |
|---|
| d5 | 5,2 |
|---|
| l1 | 19 |
|---|
| l2 empfohlene Welleneinstecktiefe | 6,2 |
|---|
| l3 | 3,1 |
|---|
| l4 | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2242 |
|---|
| Bestellbezeichnung | GN 2242-12-B4-4-AL-KU |
|---|
| EAN | 4045525617476 |
|---|
| Ganter-Bezeichnung | Kreuzschieberkupplungen mit Klemmnabe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84836080 |
|---|
| eCl@ss 5.1.4 | 23031003 |
|---|
