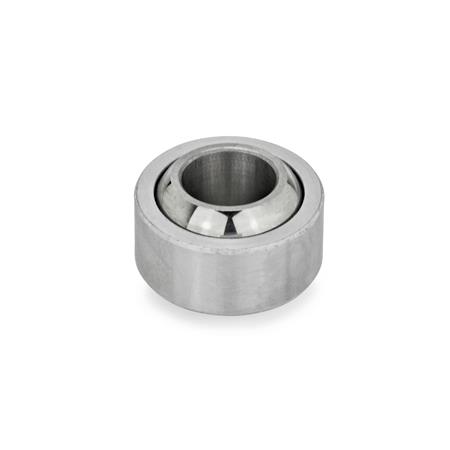

Gelenklager GN 648.8 entsprechen DIN ISO 12240-1, Maßreihe K.
Abweichend vom amtlichen Normblatt werden die Gelenklager der Größe d1=14 mit einem Außendurchmesser d2=28 (an Stelle von d2=29) geliefert.
Diese Gelenklager sind in den Gelenkköpfen GN 648.1 und GN 648.2 eingebaut.
Technische Daten
| Bohrung d1 | 22 |
|---|
| Außendurchmesser d2 | 42 |
|---|
| Form | W - Stahl-PTFE / Stahl wartungsfrei |
|---|
| Werkstoff | ST - Stahl |
|---|
| b1 | 28 |
|---|
| b2 | 20 |
|---|
| w Kippwinkel | 15° |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,253 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 648.8 |
|---|
| Bestellbezeichnung | GN 648.8-22-42-W |
|---|
| EAN | 4045525903098 |
|---|
| Ganter-Bezeichnung | Gelenklager, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84833038 |
|---|
| eCl@ss 5.1.4 | 23050106 |
|---|
