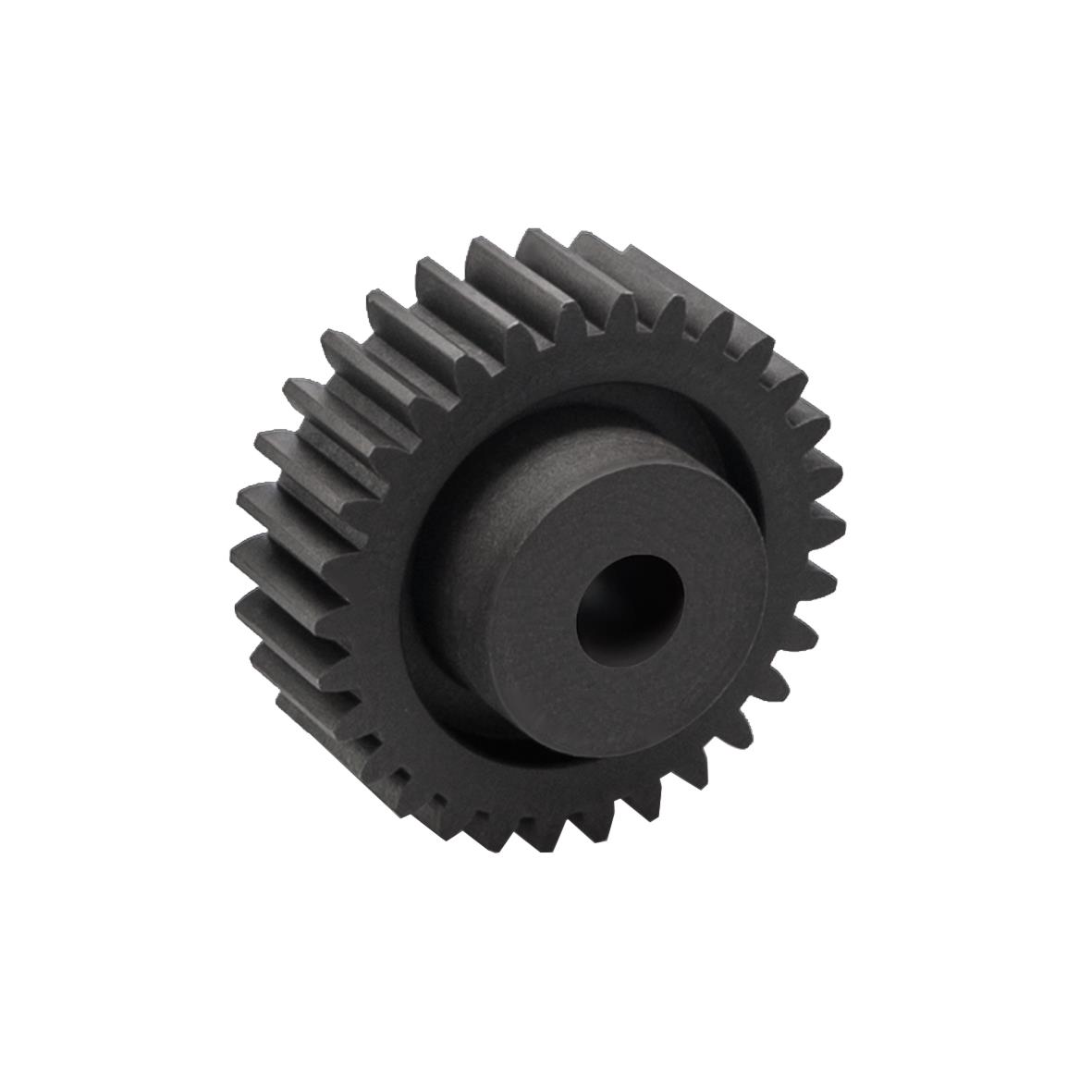

Stirnzahnräder GN 7802 aus Kunststoff bringen werkstoffbedingt eine Gewichts- und Geräuschreduzierung sowie eine hohe Korrosionsbeständigkeit mit sich.
Stirnzahnräder aus Polyamid ermöglichen die Übertragung von deutlich höheren Drehmomenten, verglichen zu Zahnräder aus anderen Kunststoffen. Deshalb sind sie für Einsatzfälle mit hohen Drehmomenten bei geringen Drehzahlen besonders prädestiniert.
Die Stirnzahnräder haben eine Evolventenverzahnung mit einem Eingriffswinkel von 20°. Weitere Informationen zur Auslegung, sowie zur Nabenbearbeitung oder dem Einbringen einer Passfedernut befinden sich in den technischen Hinweisen.
Technische Daten
| Modul | 2 |
|---|
| Zähnezahl z (GR) | 80 |
|---|
| Farbe | GR - grau |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| b1 Zahnbreite | 20 |
|---|
| b2 | 35 |
|---|
| d1 | 164 |
|---|
| d2 Teilkreis-Ø | 160 |
|---|
| d3 | 60 |
|---|
| d4 Vorbohrung | 20 |
|---|
| d5 | 117 |
|---|
| max. Drehmoment in Nm | 103,3 |
|---|
| Zähnezahl z | ≥ 31 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,291 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7802 |
|---|
| Bestellbezeichnung | GN 7802-2-80-GR |
|---|
| EAN | 4045525741416 |
|---|
| Ganter-Bezeichnung | Stirnzahnräder, Kunststoff, Eingriffswinkel 20°, Modul 2 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 23170101 |
|---|
