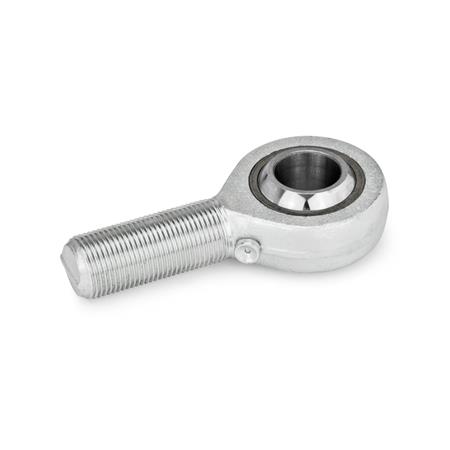

Gelenkköpfe GN 648.2 entsprechen DIN ISO 12240-4, Maßreihe K (früher DIN 648 K).
Technische Daten
| Bohrung d1 | 25 |
|---|
| Gewinde d2 | M 24 x 2L |
|---|
| Form | N - Messing / Stahl nachschmierbar |
|---|
| Werkstoff | ST - Stahl |
|---|
| b1 | 31 |
|---|
| b2 | 22 |
|---|
| d3 | 29,6 |
|---|
| d4 | 60 |
|---|
| l1 | 94 |
|---|
| l2 | 124 |
|---|
| l3 | 58 |
|---|
| w Kippwinkel | 15° |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,620 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 648.2 |
|---|
| Bestellbezeichnung | GN 648.2-25-M24X2L-N |
|---|
| EAN | 4045525459847 |
|---|
| Ganter-Bezeichnung | Gelenkköpfe mit Schraube, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84833038 |
|---|
| eCl@ss 5.1.4 | 23050105 |
|---|
