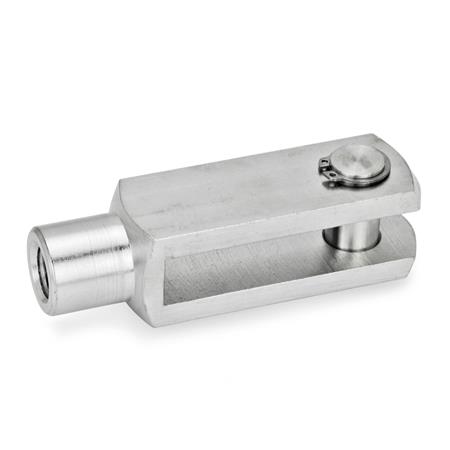

Gabelgelenke GN 751 bestehen aus dem Gabelkopf nach DIN 71752 und einem Bolzen mit einem Sicherungsring DIN 471 (Form A).
Die Größe d1 = 20 ist bei DIN 71752 nicht vorgesehen.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bohrung d1 | 5 |
|---|
| Länge l1 | 10 |
|---|
| Gewinde d2 | M 5 |
|---|
| Form | A - Bolzen mit Sicherungsring DIN 471 |
|---|
| a | 10 |
|---|
| b | 5 |
|---|
| d3 | 9 |
|---|
| l2 | 20 |
|---|
| x12 | 30 |
|---|
| l3 | 26 |
|---|
| x13 | 36 |
|---|
| l4 | 7,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,010 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 751 |
|---|
| Bestellbezeichnung | GN 751-5-10-M5-A-NI |
|---|
| EAN | 4045525372405 |
|---|
| Ganter-Bezeichnung | Gabelgelenke, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
