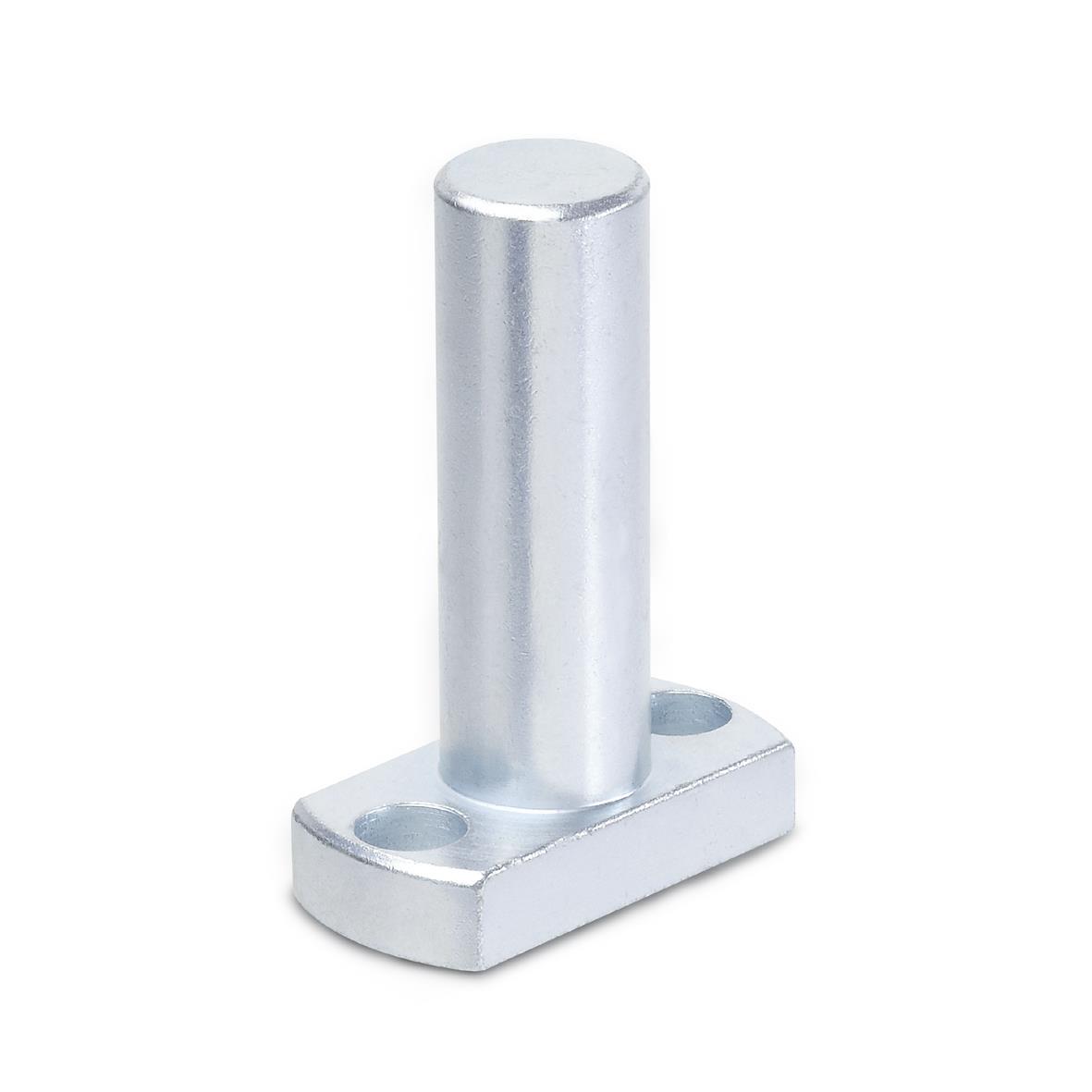

Flanschbolzen GN 480 werden in Verbindung mit Klemmhaltern oder zum Anbau an Profilsystemen, als Fuß- oder Verbindungselement, z.B.für Breiten- oder Höhenverstellungen eingesetzt.
Durch die niedrige Flanschhöhe bieten sie bei Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll, eine Alternative zum Fuß-Klemmhalter GN 473.
Der Bohrungsabstand m ist auf die Fuß-Klemmhalter GN 473, Klemmhalter GN 477 und Fuß-Laschen-Klemmhalter GN 485 sowie auf Haltemagnete GN 51.6 abgestimmt.
Technische Daten
| Bolzendurchmesser d1 | 12 |
|---|
| Bolzenlänge l1 | 39 |
|---|
| Werkstoff | ST - Stahl |
|---|
| b | 16 |
|---|
| d2 | 38 |
|---|
| d3 für Schraube | M 5 |
|---|
| l2 | 8 |
|---|
| l3 | 2,5 |
|---|
| m | 27 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,064 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 480 |
|---|
| Bestellbezeichnung | GN 480-12-39 |
|---|
| EAN | 4045525641273 |
|---|
| Ganter-Bezeichnung | Flanschbolzen, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
