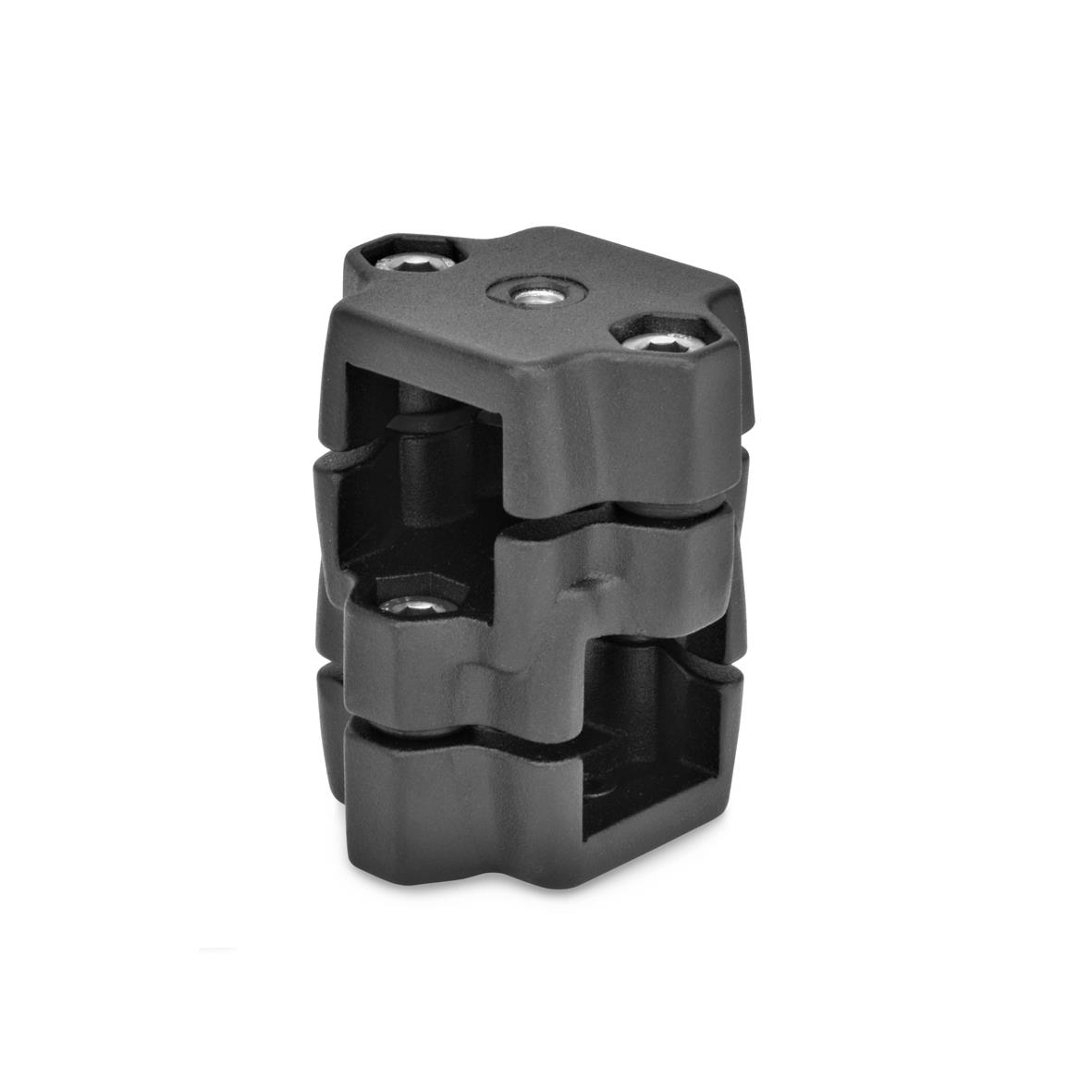

Mit Kreuz-Rastschlitten GN 134.7 können wiederkehrende Positionen entlang eines Vierkant-Konstruktionsrohres einfach und schnell angefahren werden. Die dazu benötigten Bohrungen für Form R oder Senkungen für Form D können entweder gemäß Konstruktionshinweis durch den Anwender eingebracht oder als Konstruktionsrohre mit Rastbohrungen GN 990.1 komplett bearbeitet bezogen werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, ersetzen die in der Tabelle als Zubehör angegebenen Klemmhebel GN 911 die Zylinderschrauben der Schraubstellen z. Zentrierbuchsen an den Schraubstellen eliminieren das axiale Spiel zwischen den Unter- und Oberteilen der Rastschlitten.
Kreuz-Rastschlitten GN 134.7 werden mit lose beigelegtem Rastbolzen (Form R) oder federndem Druckstück (Form D) geliefert. Form G mit Gewinde ist universal für spezifische Anwendungsfälle geeignet.
Technische Daten
| Vierkant s1 | V 25 |
|---|
| Vierkant s2 | V 25 |
|---|
| Kennziffer | G - mit Gewinde |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 | M 8 |
|---|
| k Klemmlänge | 50 |
|---|
| l1 | 79,5 |
|---|
| l2 | 68 |
|---|
| m | 33,5 |
|---|
| z Schraubstellen | M8-30 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 63 |
|---|
| x1 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,316 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 134.7 |
|---|
| Bestellbezeichnung | GN 134.7-V25-V25-G-SW |
|---|
| EAN | 4045525519312 |
|---|
| Ganter-Bezeichnung | Kreuz-Rastschlitten, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
