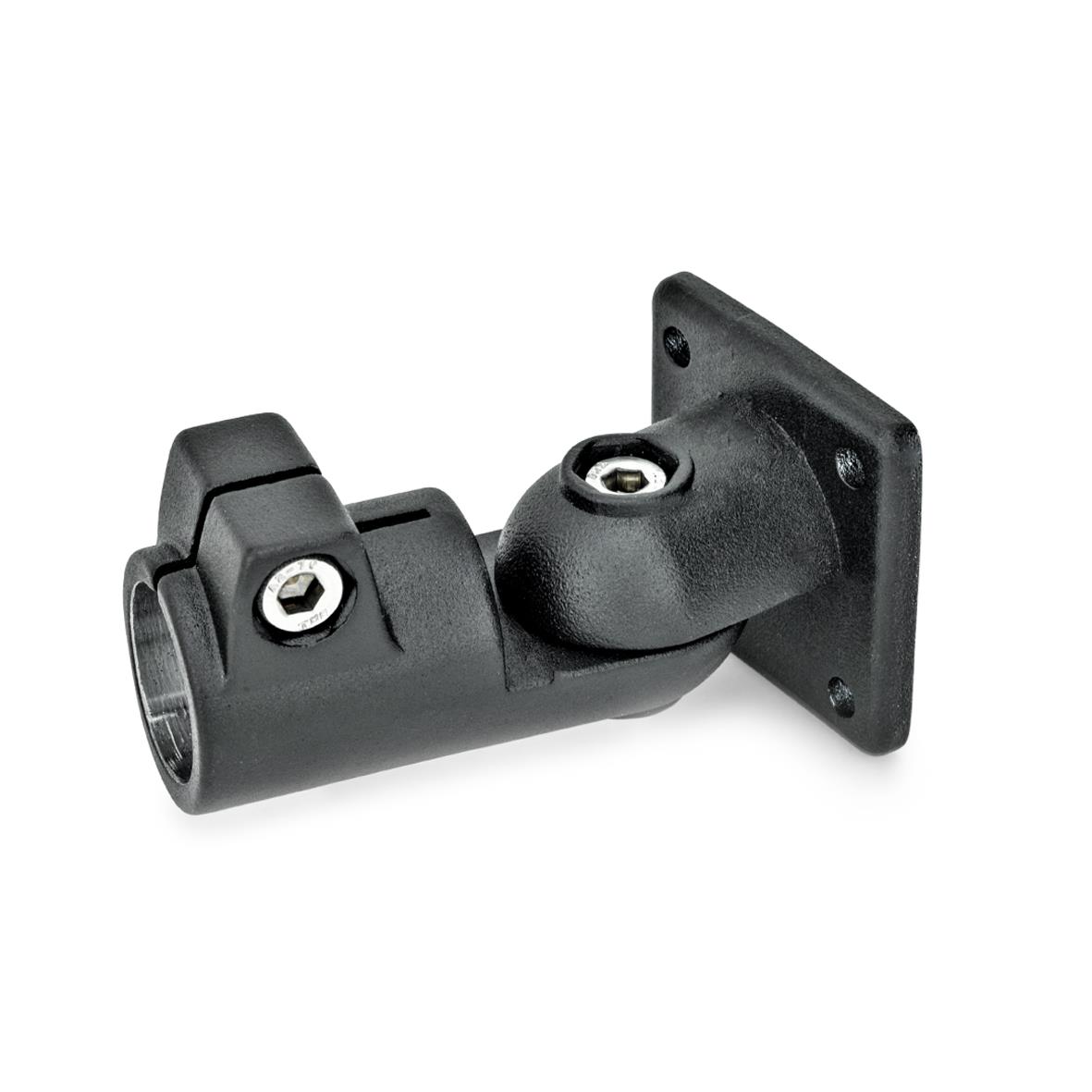

Die Gelenk-Klemmverbinder GN 282 bestehen aus Laschen-Klemmverbindern GN 272 und GN 276.
In der Ausführung mit stufenloser Verstellung (Form S) werden Laschen-Klemmverbinder mit Zentrieransatz verwendet.
Die Klemmbohrung ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z1 verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 | B 48 |
|---|
| Form | S - Verstellung stufenlos |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b Laschenbreite | 65 |
|---|
| d2 | 11 |
|---|
| k | 74 |
|---|
| l1 | 167 |
|---|
| l2 | 77,5 |
|---|
| m1 | 52 |
|---|
| m2 | 115 |
|---|
| t | 14 |
|---|
| x1 | 105 |
|---|
| x2 | 74 |
|---|
| y1 | 105 |
|---|
| y2 | 74 |
|---|
| z1 Schraubstelle | M10-50 |
|---|
| z2 Schraubstelle | M10-55 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z1 l3 | 78 | 92 |
|---|
| für z2 l3 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,245 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 282 |
|---|
| Bestellbezeichnung | GN 282-B48-S-2-SW |
|---|
| EAN | 4045525692121 |
|---|
| Ganter-Bezeichnung | Gelenk-Klemmverbinder, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
