Um bei Befestigungswinkeln GN 561 den Verstellbereich der Formen mit Langloch ausnutzen zu können, empfiehlt sich die Verwendung von Befestigungsschrauben mit niedrigem Kopf, z.B. Zylinderschrauben DIN 6912 oder Linsenschrauben ISO 7380.

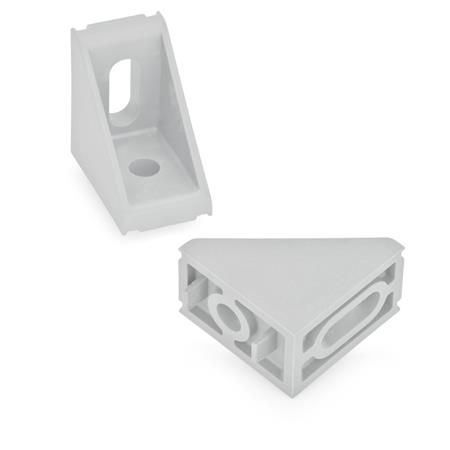

Befestigungswinkel GN 561 sind universell einsetzbare Elemente. für den Einsatz in Verbindung mit Profilsystemen sind Montagesets lieferbar.
Technische Daten
| Breite b1 | 19 |
|---|
| Nutbreite n | 8 |
|---|
| Länge s1 s1 | 40 |
|---|
| Länge s2 s2 | 40 |
|---|
| Form | C - 1 x Langoch b~2~, ohne Führungstege, 1 x Bohrung d, mit Führungstege |
|---|
| Kennziffer | 1 - ohne Abdeckkappe |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| b2 | 8,5 |
|---|
| b3 | 15 |
|---|
| d | 8,5 |
|---|
| h min. | 4 |
|---|
| l1 | 14,5 |
|---|
| l2 | 13 |
|---|
| l3 | 22,5 |
|---|
| s3 | 7 |
|---|
| Belastbarkeit M in Nm max. | 25 |
|---|
| Anzugsmoment in Nm min. | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,013 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 561 |
|---|
| Bestellbezeichnung | GN 561-19-8-40-40-C-1 |
|---|
| EAN | 4045525862661 |
|---|
| Ganter-Bezeichnung | Befestigungswinkel, Form B / Form C, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
