Mit Laschengelenksets GN 511.1 lassen sich Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren.
Die Zentrierbuchse positioniert und lagert die Laschen-Klemmhalter zueinander. Die gerändelte Gewindebuchse wird bei der Montage durch die Klemmschraube selbst oder durch Einpressen in einen der beiden Laschen-Klemmhalter eingebracht und dient dann zum Klemmen der Gelenkstelle.
In den Maßtabellen der jeweiligen Laschen-Klemmhalter sind die passenden Laschengelenksets angegeben.
Technische Daten
| Gewinde d1 | M 4 |
|---|
| Länge l2 | 16 |
|---|
| Form | K - mit Klemmhebelset |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d2 | 7,5 |
|---|
| d3 | 6,9 |
|---|
| d4 | 7,5 |
|---|
| l1 | 22 |
|---|
| l3 | 11,5 |
|---|
| l4 | 4,5 |
|---|
| l5 | 4 |
|---|
| l6 | 4 |
|---|
| h1 | 18,5 |
|---|
| h2 | 23 |
|---|
| Laschen-Klemmhalter k-Maß | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,033 kg |
|---|

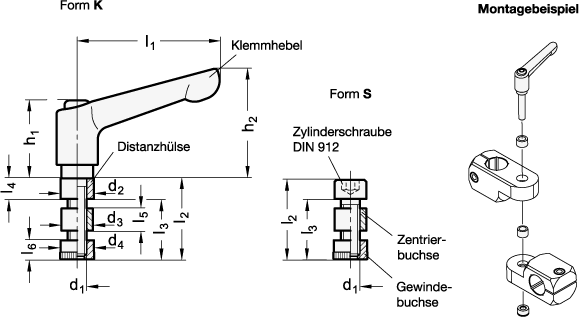

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 511.1 |
|---|
| Bestellbezeichnung | GN 511.1-M4-16-K |
|---|
| EAN | 4045525927674 |
|---|
| Ganter-Bezeichnung | Laschengelenksets |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
