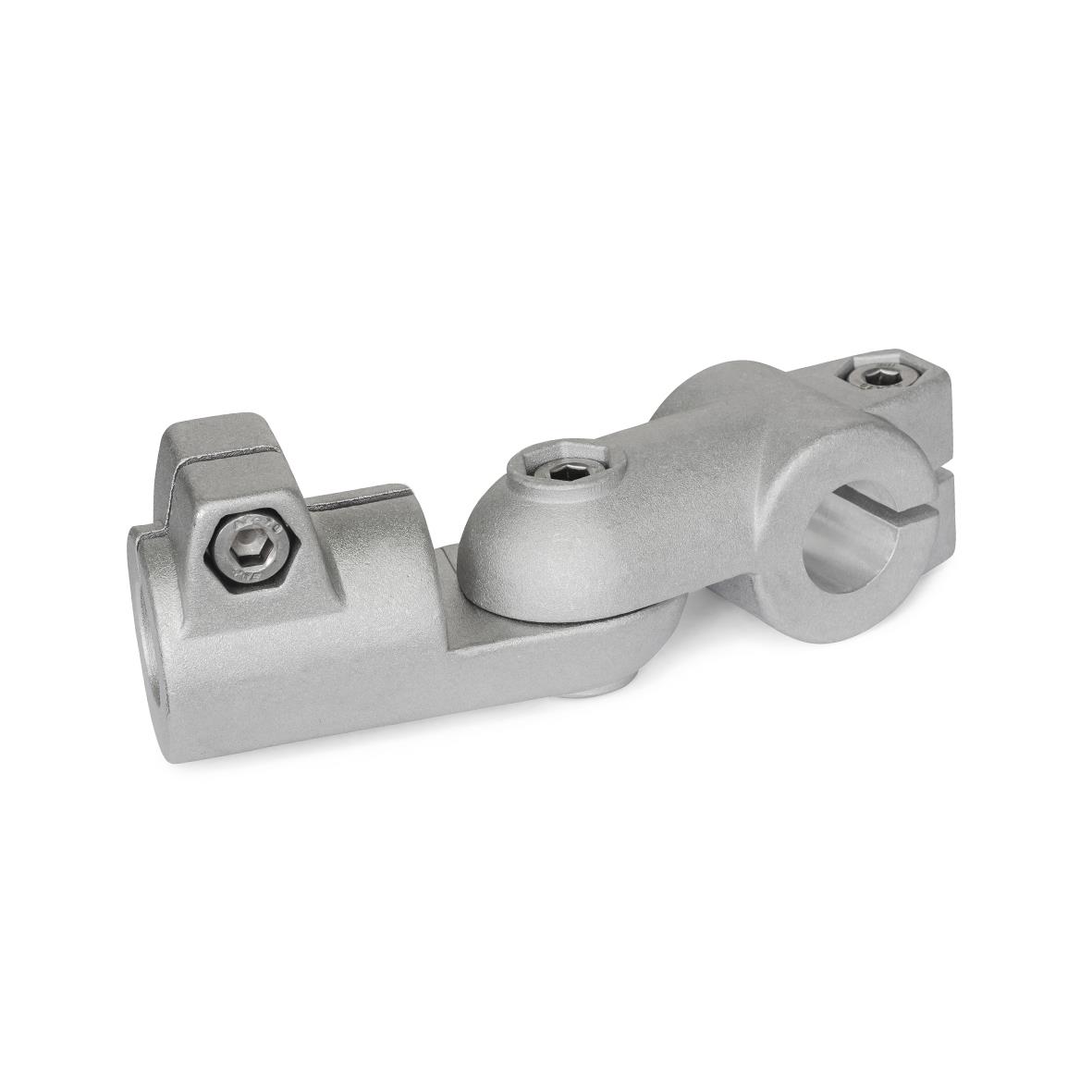

Die Gelenk-Klemmverbinder GN 288 bestehen aus Laschen-Klemmverbindern GN 276 und GN 278.
In der Ausführung mit stufenloser Verstellung (Form S) werden Laschen-Klemmverbinder mit Zentrieransatz verwendet.
Innerhalb der gleichen Laschenbreite „b können alle Bohrungen „d1 / d2 beliebig kombiniert werden.
Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 | B 50 |
|---|
| Bohrung d2 | B 40 |
|---|
| Form | S - Verstellung stufenlos |
|---|
| Oberfläche | BL - blank, matt gestrahlt |
|---|
| Kennziffer | 2 - mit 3 Edelstahl-Zylinderschrauben DIN 912 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 Bohrung | B 50 |
|---|
| b Laschenbreite | 65 |
|---|
| k1 | 74 |
|---|
| k2 | 65 |
|---|
| l1 | 230 |
|---|
| l2 | 77,5 |
|---|
| l3 | 65 |
|---|
| m1 | 70 |
|---|
| m2 | 115 |
|---|
| z1 Schraubstellen | M10-50 |
|---|
| z2 Schraubstelle | M10-55 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l4 | 78 | 92 |
|---|
| für z2 l4 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,275 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 288 |
|---|
| Bestellbezeichnung | GN 288-B50-B40-S-2-BL |
|---|
| EAN | 4045525695962 |
|---|
| Ganter-Bezeichnung | Gelenk-Klemmverbinder, Aluminium |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
