Die Klemmbohrungen der Winkel-Klemmverbinder GN 195 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Vierkant s | V 50 |
|---|
| Klemmlänge k | 76 |
|---|
| Kennziffer | 2 - mit 6 Edelstahl-Zylinderschrauben DIN 912 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| l1 | 254 |
|---|
| l2 | 98 |
|---|
| l3 | 70 |
|---|
| m | 127 |
|---|
| z Schraubstellen | M10-60 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l4 | 78 | 92 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z x2 | 78 |
|---|
| d1 / s | V - Vierkant |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,390 kg |
|---|

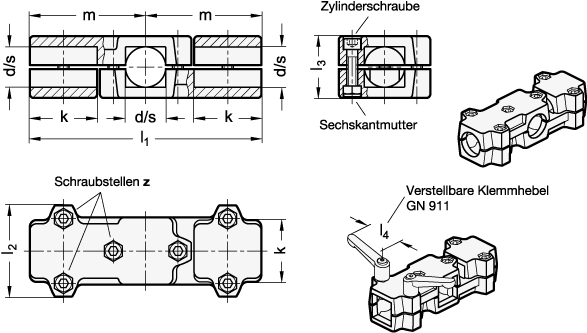

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 195 |
|---|
| Bestellbezeichnung | GN 195-V50-76-2-SW |
|---|
| EAN | 4045525652064 |
|---|
| Ganter-Bezeichnung | Winkel-Klemmverbinder, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
