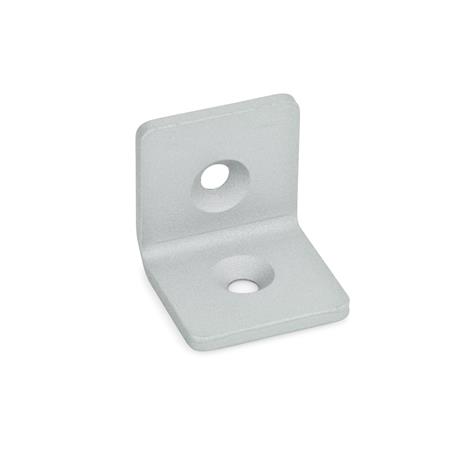

Winkel und Laschen GN 967 werden insbesondere in Verbindung mit Profilsystemen eingesetzt. Flächengleiche bzw. rechtwinklige Verbindungen lassen sich so platzsparend und stabil realisieren.
Über die Profilsystemtechnik hinaus können die Winkel und Laschen für vielfältige Fixierungs- und Halteaufgaben z. B. im Vorrichtungsbau eingesetzt werden.
Bei der Kennziffer 2 sind die Bohrungen ohne Senkung ausgeführt, um die Befestigung mittels Zylinderschrauben, Muttern oder Nieten zu ermöglichen.
Technische Daten
| Breite b | 45 |
|---|
| Länge Winkel l2 | 45 |
|---|
| Winkelform | L - Winkel |
|---|
| Oberfläche | SR - silber, RAL 9006, strukturmatt |
|---|
| Kennziffer | 1 - mit Bohrung für Senkschrauben DIN 7991 |
|---|
| Werkstoff | ST - Stahl |
|---|
| l3 | 22,5 |
|---|
| Nutbreite | 45 |
|---|
| d | 8,3 |
|---|
| s | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,131 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 967 |
|---|
| Bestellbezeichnung | GN 967-45-45-L-1-SR |
|---|
| EAN | 4045525867017 |
|---|
| Ganter-Bezeichnung | Winkel, Laschen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
