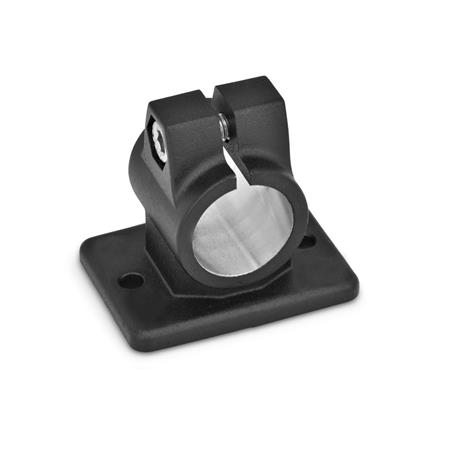

Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.3 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 146.3 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 | B 35 |
|---|
| Klemmlänge k | 56 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 8,5 |
|---|
| l1 | 83 |
|---|
| l2 | 56 |
|---|
| m | 42 |
|---|
| t | 10 |
|---|
| x1 | 78 |
|---|
| y1 | 108 |
|---|
| y2 | 82 |
|---|
| z Schraubstelle | M10-35 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,449 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 146.3 |
|---|
| Bestellbezeichnung | GN 146.3-B35-56-2-SW |
|---|
| EAN | 4045525649187 |
|---|
| Ganter-Bezeichnung | Flansch-Klemmverbinder, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
