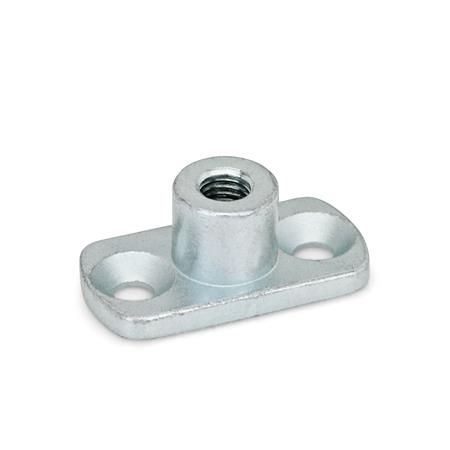

Gewindeflansche GN 3490 werden in Verbindung mit Profilsystemen eingesetzt und ermöglichen die Montage von verschiedenen Elementen wie z.B. Stellfüßen.
Je Gewindeflansch stehen Gewindeabmessungen zur Verfügung, die in Größe und Tiefe über die, durch die Profilnut vorgegebenen, Maße hinausgehen.
Technische Daten
| d1 | 45 |
|---|
| d2 | M 8 |
|---|
| h1 | 16 |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|
| Werkstoff | ST - Stahl |
|---|
| b | 25 |
|---|
| d3 | 15 |
|---|
| d4 für Schraube | M 6 |
|---|
| h2 | 6 |
|---|
| m | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,050 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 3490 |
|---|
| Bestellbezeichnung | GN 3490-45-M8-16-ZB |
|---|
| EAN | 4045525092686 |
|---|
| Ganter-Bezeichnung | Gewindeflansche für Profilsysteme |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73259990 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
