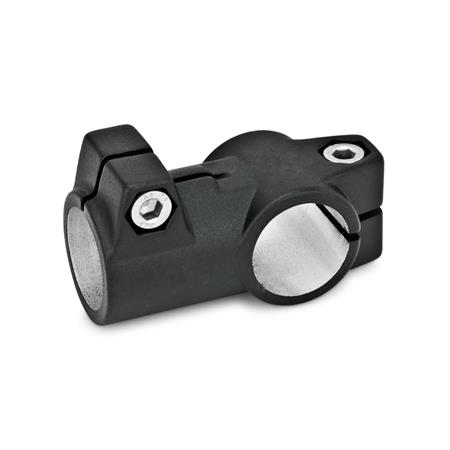

Die Klemmbohrungen der Winkel-Klemmverbinder GN 192 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 | B 40 |
|---|
| Bohrung d2 | B 40 |
|---|
| Klemmlänge k1 | 56 |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| k2 Klemmlänge | 62 |
|---|
| l1 | 130 |
|---|
| l2 | 68 |
|---|
| m | 90 |
|---|
| z1 Schraubstelle | M10-35 |
|---|
| z2 Schraubstelle | M10-35 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z1 l3 | 78 | 92 |
|---|
| für z2 l3 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,481 kg |
|---|

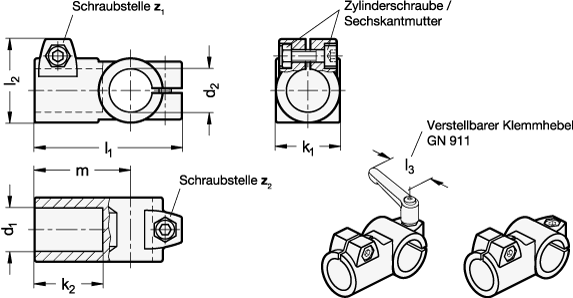

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 192 |
|---|
| Bestellbezeichnung | GN 192-B40-B40-56-2-SW |
|---|
| EAN | 4045525646711 |
|---|
| Ganter-Bezeichnung | Winkel-Klemmverbinder, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
