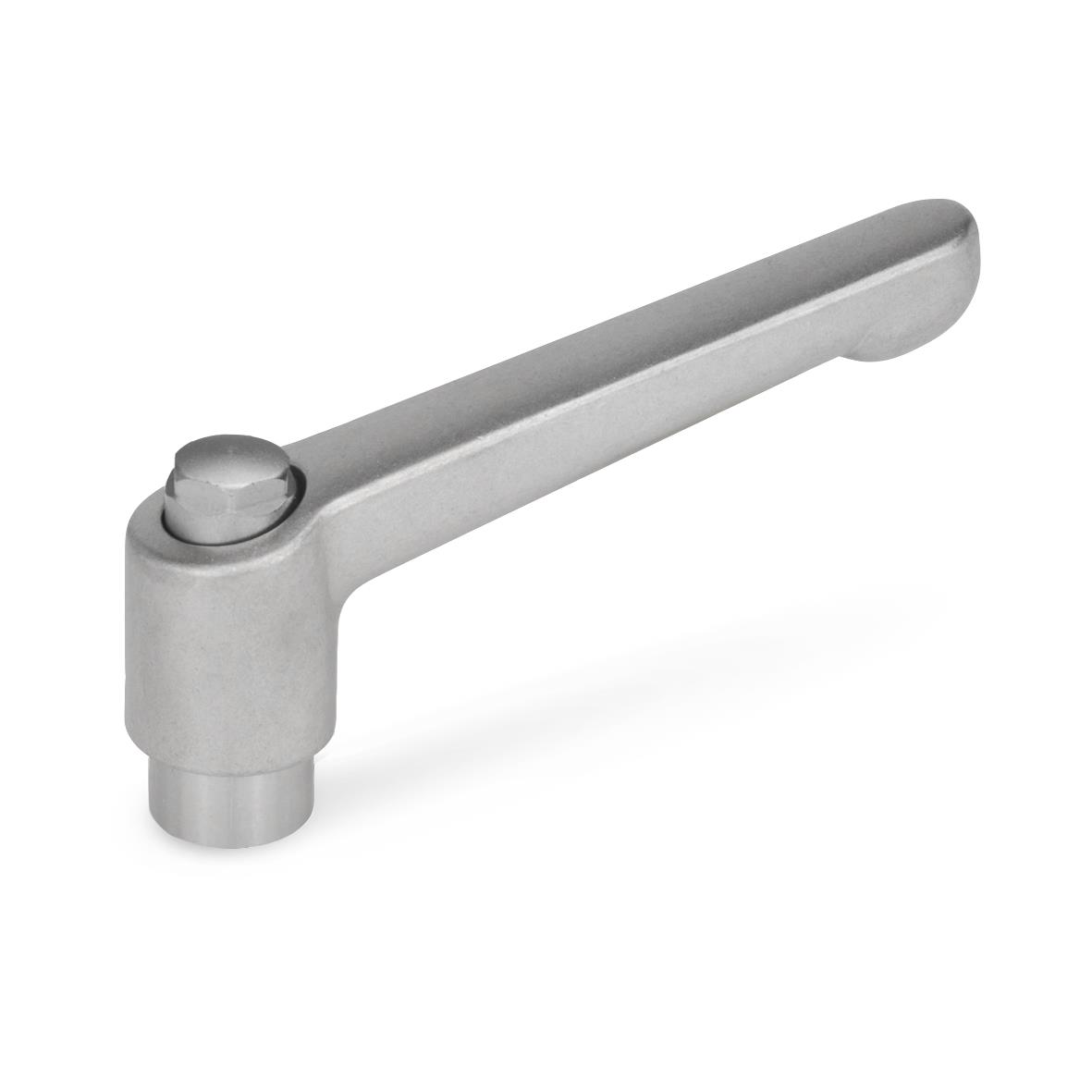

Verstellbare Klemmhebel GN 911.3 ersetzen bei Klemmverbindern und Verfahrschlitten aus Edelstahl die Innensechskantschrauben DIN 912 bzw. die Hutmuttern DIN 917.
In den Maßtabellen der Klemmverbinder und der Verfahrschlitten ist für jede Schraubstelle eine Empfehlung für den passenden Klemmhebel angegeben.
Technische Daten
| Grifflänge l1 | 78 |
|---|
| Anschlussgewinde d3 | M 8 |
|---|
| Oberfläche | GS - matt gestrahlt |
|---|
| Werkstoff | NF - Edelstahl-Feinguss |
|---|
| h2 ≈ | 54 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,145 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 911.3 |
|---|
| Bestellbezeichnung | GN 911.3-78-M8-GS |
|---|
| EAN | 4045525728738 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Edelstahl, mit Buchse, für Rohr-Klemmverbinder / Verfahrschlitten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
