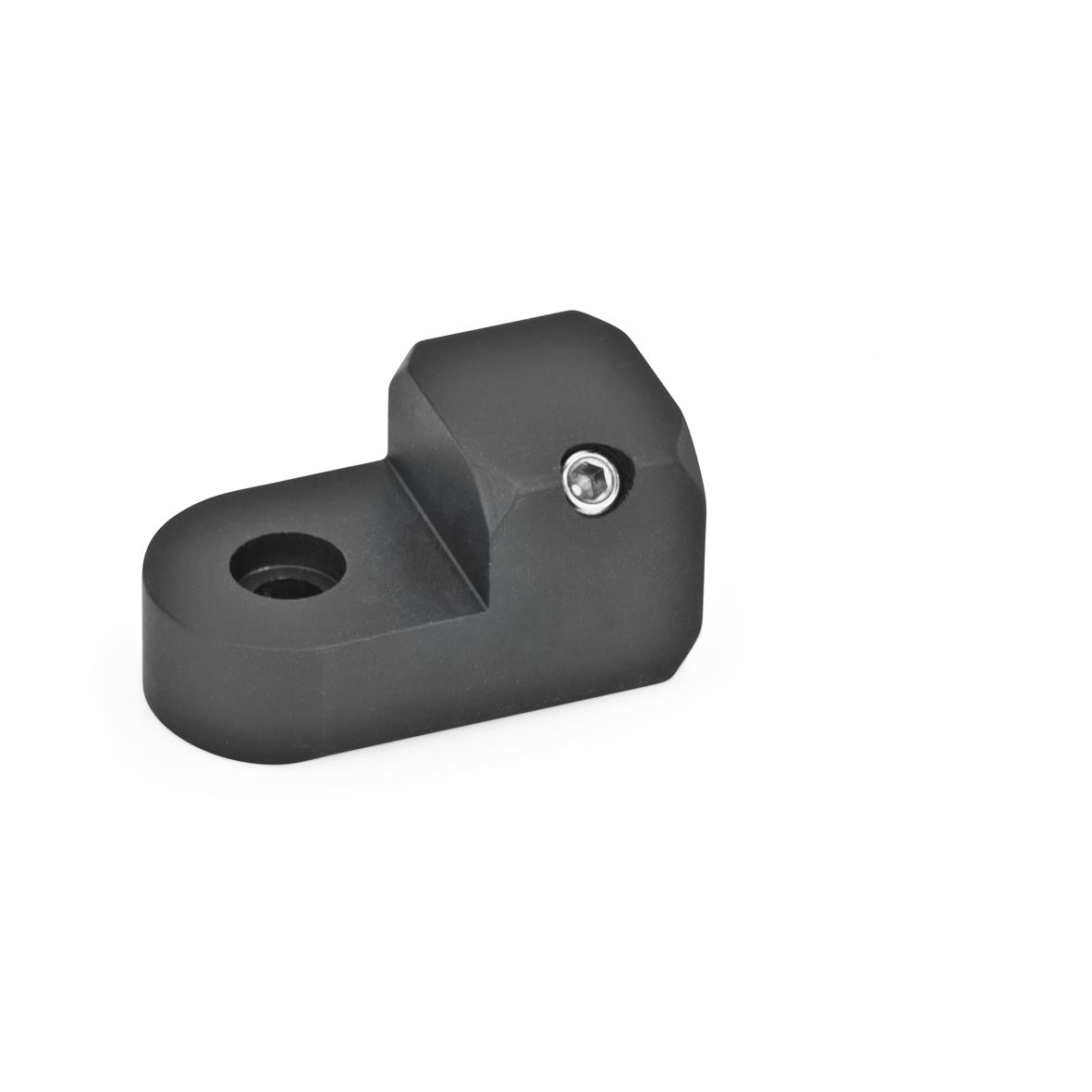

T-Laschen-Klemmhalter GN 483 lassen sich mit Laschen-Klemmhalter GN 482, Anbau-Laschen-Klemmhalter GN 484 sowie Fuß-Laschen-Klemmhalter GN 485 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube (Form S) und mit verstellbarem Klemmhebel (Form K) zur Verfügung. Die Bestellbezeichnung ist jeweils der Maßtabelle zu entnehmen.
Technische Daten
| Bohrung d1 | B 12 |
|---|
| k | 20 |
|---|
| Oberfläche | ELS - eloxiert, schwarz |
|---|
| Form | A - mit Bohrung |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 | 8,5 |
|---|
| d4 Gelenkbohrung | 5,5 |
|---|
| d5 | M 5 |
|---|
| l1 | 38 |
|---|
| l2 | 28 |
|---|
| l3 | 17 |
|---|
| l4 | 10 |
|---|
| l5 | 8 |
|---|
| l6 | 19 |
|---|
| t | 12 |
|---|
| Laschengelenkset für d4 Form S | 511.1-M5-20-S |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 483 |
|---|
| Bestellbezeichnung | GN 483-B12-20-A-ELS |
|---|
| EAN | 4045525893580 |
|---|
| Ganter-Bezeichnung | T-Laschen-Klemmhalter |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
