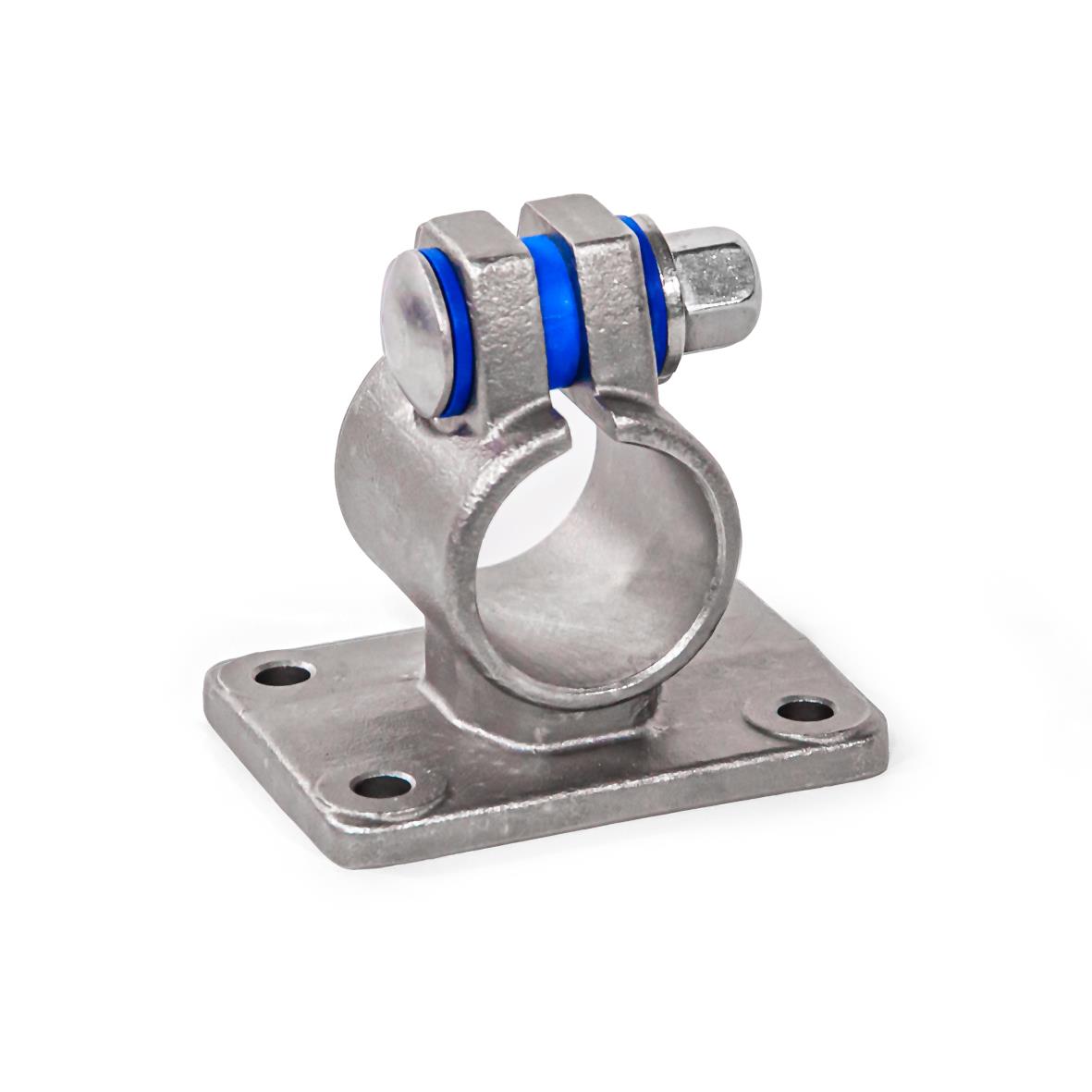

Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.5 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen. Die Form B ist an der Schraubstelle mit Dichtungen ausgestattet.
Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| Bohrung d1 | B 30 |
|---|
| Form | B - mit Dichtungen |
|---|
| Kennziffer | 4 - mit Edelstahl-Hutmutter DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| Klemmlänge b | 22 |
|---|
| d2 | 6,5 |
|---|
| d3 | 37 |
|---|
| Klemmlänge k | 40 |
|---|
| l1 | 66 |
|---|
| m | 30 |
|---|
| t | 7 |
|---|
| x1 | 52 |
|---|
| x2 | 35 |
|---|
| y1 | 70 |
|---|
| y2 | 53 |
|---|
| z Schraubstelle | M 8 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z l2 | 63 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,270 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 146.5 |
|---|
| Bestellbezeichnung | GN 146.5-B30-B-4 |
|---|
| EAN | 4045525932647 |
|---|
| Ganter-Bezeichnung | Flansch-Klemmverbinder, Edelstahl, mit 4 Bohrungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
