Die Muffen-Klemmverbinder GN 242.9 verfügen über zwei Klemmbohrungen. Sie nehmen handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf.
An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Durch Reduzierbuchsen GN 290 lassen sich die Bohrungsquerschnitte auf kleinere Durchmessern reduzieren.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.9 ersetzt werden.
Der Kunststoff der Ausführung VDB ist aus blauem, visuell detektierbarem und FDA-konformen Kunststoffgranulat gemäß FDA CFR.21 und EU 10/2011 hergestellt.
Technische Daten
| Bohrung d | B 30 |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Farbe | GR - grau, RAL 7040, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| l1 | 94,5 |
|---|
| l2 | 53,5 |
|---|
| l3 | 42 |
|---|
| z Schraubstellen | M8-25 |
|---|
| Zubehör empf. Klemmhebel GN 911.9 für z l4 | 63 | 78 |
|---|
| Zubehör empf. Klemmhebel GN 911.9 für z x1 | 63 |
|---|
| x2 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,115 kg |
|---|

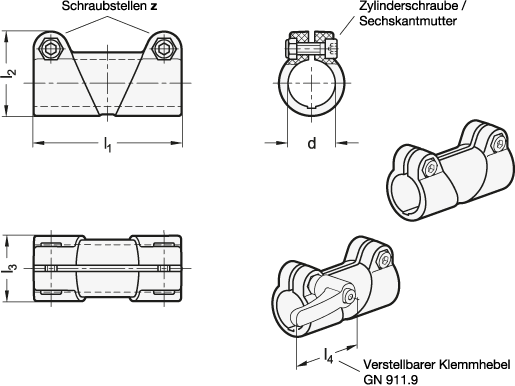

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 242.9 |
|---|
| Bestellbezeichnung | GN 242.9-B30-2-GR |
|---|
| EAN | 4045525857131 |
|---|
| Ganter-Bezeichnung | Muffen-Klemmverbinder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
