Anbau-Klemmhalter GN 478 sind unter anderem zur Montage von Sensorhaltern GN 479 und Halteblechen GN 479.1 vorgesehen. Sie besitzen ein Zentralgewinde und ab Bohrung d1 = B15 ein zusätzliches Bohrbild 4 x M4.
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant ISO 4762. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Technische Daten
| Bohrung d1 | B 12 |
|---|
| Gewinde d2 | M 6 |
|---|
| Oberfläche | ELS - eloxiert, schwarz |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Klemmgewinde | M 5 |
|---|
| k | 16 |
|---|
| l1 | 32 |
|---|
| l2 | 17 |
|---|
| l3 | 15 |
|---|
| s Vierkant | 10 |
|---|
| t | 9 |
|---|
| Klemmhebel für d3 | 511-M5-16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|

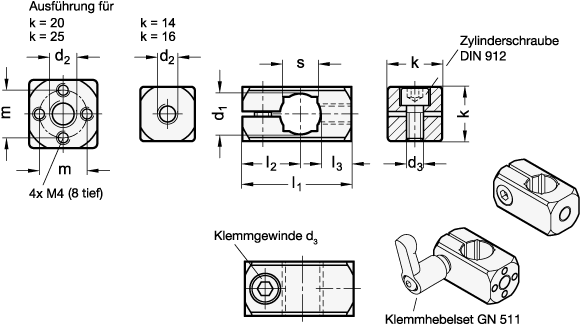

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 478 |
|---|
| Bestellbezeichnung | GN 478-B12-M6-ELS |
|---|
| EAN | 4045525638679 |
|---|
| Ganter-Bezeichnung | Anbau-Klemmhalter, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
