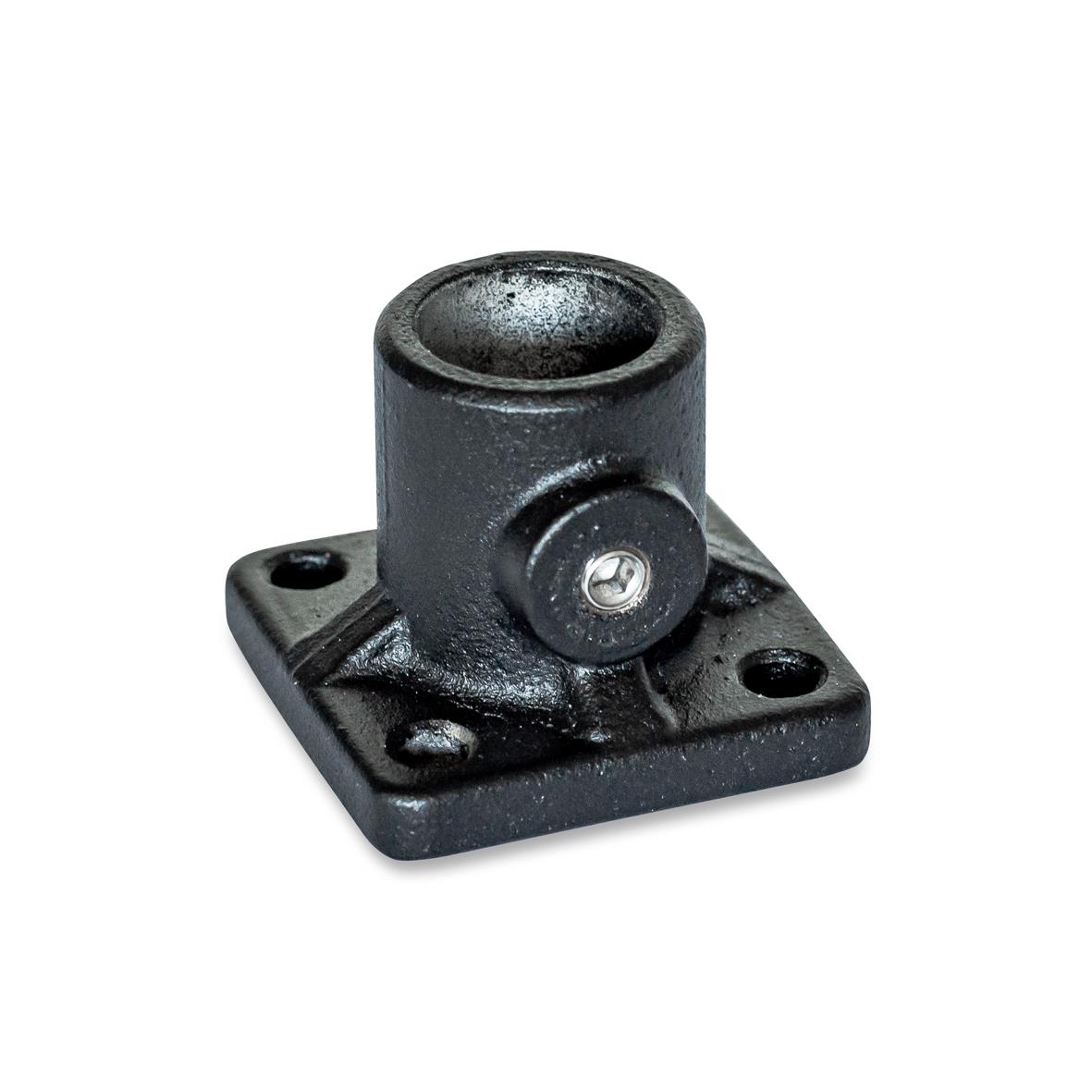

Die Klemmbohrung der Fuß-Klemmverbinder GN 162.8 ist unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert ein Gewindestift den Bohrungsquerschnitt zum Klemmen.
Technische Daten
| d1 Bohrung | B 10 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 3 - mit Edelstahl-Gewindestift DIN 913 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 5,5 |
|---|
| k Klemmlänge | 32 |
|---|
| Länge l | 25 |
|---|
| t | 6 |
|---|
| x1 | 40 |
|---|
| x2 | 28 |
|---|
| y1 | 40 |
|---|
| y2 | 28 |
|---|
| z Schraubstelle | M6-6 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,052 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 162.8 |
|---|
| Bestellbezeichnung | GN 162.8-B10-3-SW |
|---|
| EAN | 4045525750449 |
|---|
| Ganter-Bezeichnung | Fuß-Klemmverbinder, Aluminium, mit Gewindestift |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
