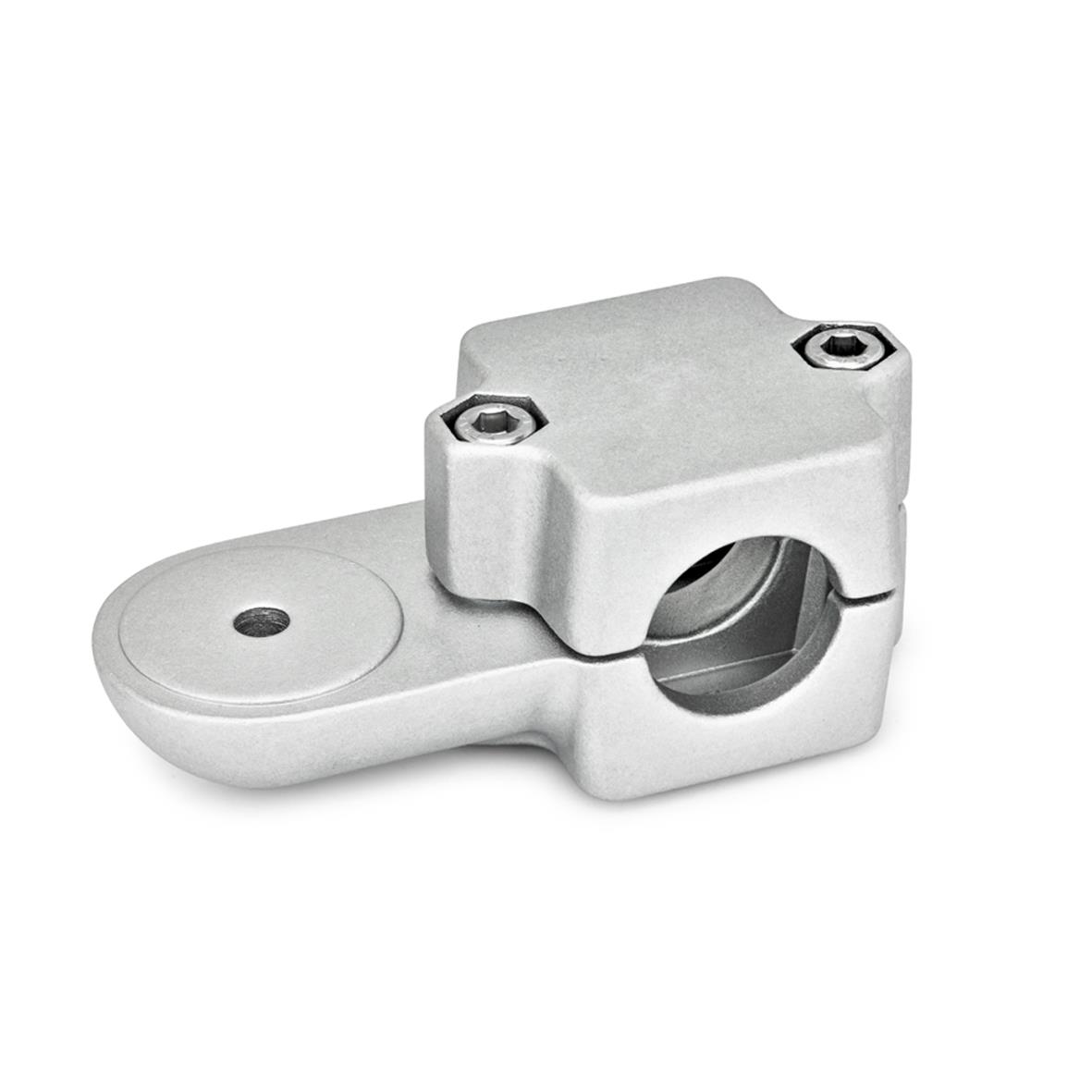

Die Klemmbohrung der Laschen-Klemmverbinder GN 279 ist unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Zwei Laschen-Klemmverbinder GN 279 können zu Gelenk-Klemmverbindern GN 289 kombiniert werden.
Laschen-Klemmverbinder GN 279 können auch mit Klemmverbindern GN 272, GN 274 und GN 276 zu Gelenk-Klemmverbindern kombiniert werden.
Technische Daten
| Bohrung d1 | B 48 |
|---|
| Oberfläche | BL - blank, matt gestrahlt |
|---|
| Form | OZ - ohne Zentrieransatz (glatt) |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b Laschenbreite | 65 |
|---|
| d2 | 10,5 |
|---|
| k Klemmlänge | 76 |
|---|
| l1 | 166,5 |
|---|
| l2 | 70 |
|---|
| m | 85 |
|---|
| s2 | 17 |
|---|
| t | 35 |
|---|
| z Schraubstellen | M10-60 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 78 | 92 |
|---|
| d1 / s1 | B - Bohrung |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,808 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 279 |
|---|
| Bestellbezeichnung | GN 279-B48-OZ-2-BL |
|---|
| EAN | 4045525808836 |
|---|
| Ganter-Bezeichnung | Laschen-Klemmverbinder, Aluminium, zweiteilig |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
