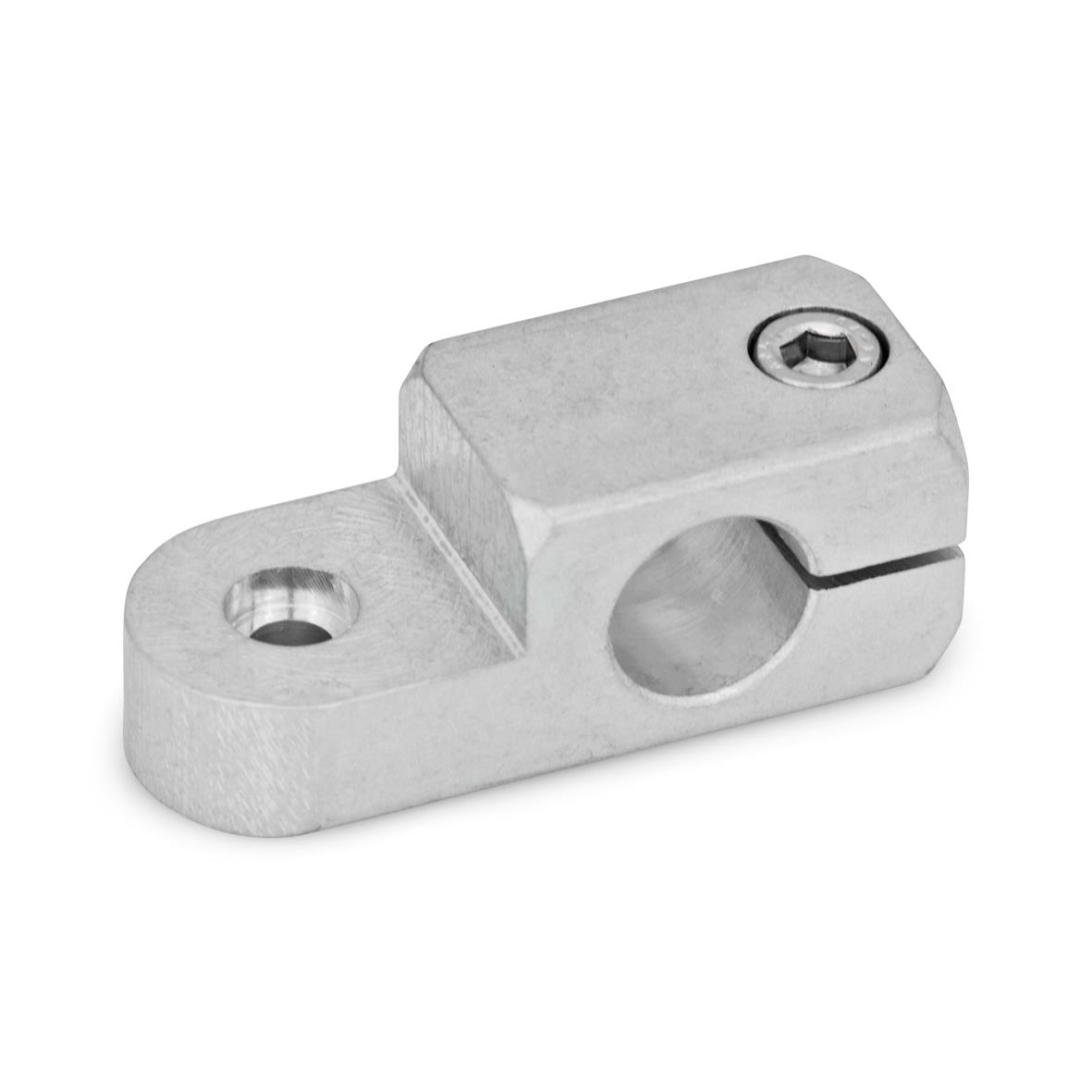

Laschen-Klemmhalter GN 482 lassen sich mit T-Laschen-Klemmhalter GN 483, Anbau-Laschen-Klemmhalter GN 484 sowie Fuß-Laschen-Klemmhalter GN 485 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube (Form S) und mit verstellbarem Klemmhebel (Form K) zur Verfügung.
Darüber hinaus kann die Klemmschraube d4, die in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912 ist, durch ein Klemmhebelset GN 511 ersetzt werden.
Die Bestellbezeichnung ist jeweils der Maßtabelle zu entnehmen.
Technische Daten
| Bohrung d1 | B 15 |
|---|
| Breite k | 25 |
|---|
| Oberfläche | MT - matt, gleitgeschliffen |
|---|
| Form | Q - Klemmbohrung quer zur Laschenachse |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 10 |
|---|
| d3 Gelenkbohrung | 6,5 |
|---|
| d4 Klemmgewinde | M 6 |
|---|
| l1 | 62 |
|---|
| l2 | 49,5 |
|---|
| l3 | 36 |
|---|
| l4 | 12,5 |
|---|
| m | 29 |
|---|
| s Vierkant | 12 |
|---|
| Laschengelenkset für d3 Form S / K (Laschengelenk) | 511.1-M6-25-S |
|---|
| x2 | 511.1-M6-25-K |
|---|
| Klemmhebelset für d4 (Klemmbohrung) | 511-M6-25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,060 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 482 |
|---|
| Bestellbezeichnung | GN 482-B15-25-Q-MT |
|---|
| EAN | 4045525893078 |
|---|
| Ganter-Bezeichnung | Laschen-Klemmhalter |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
