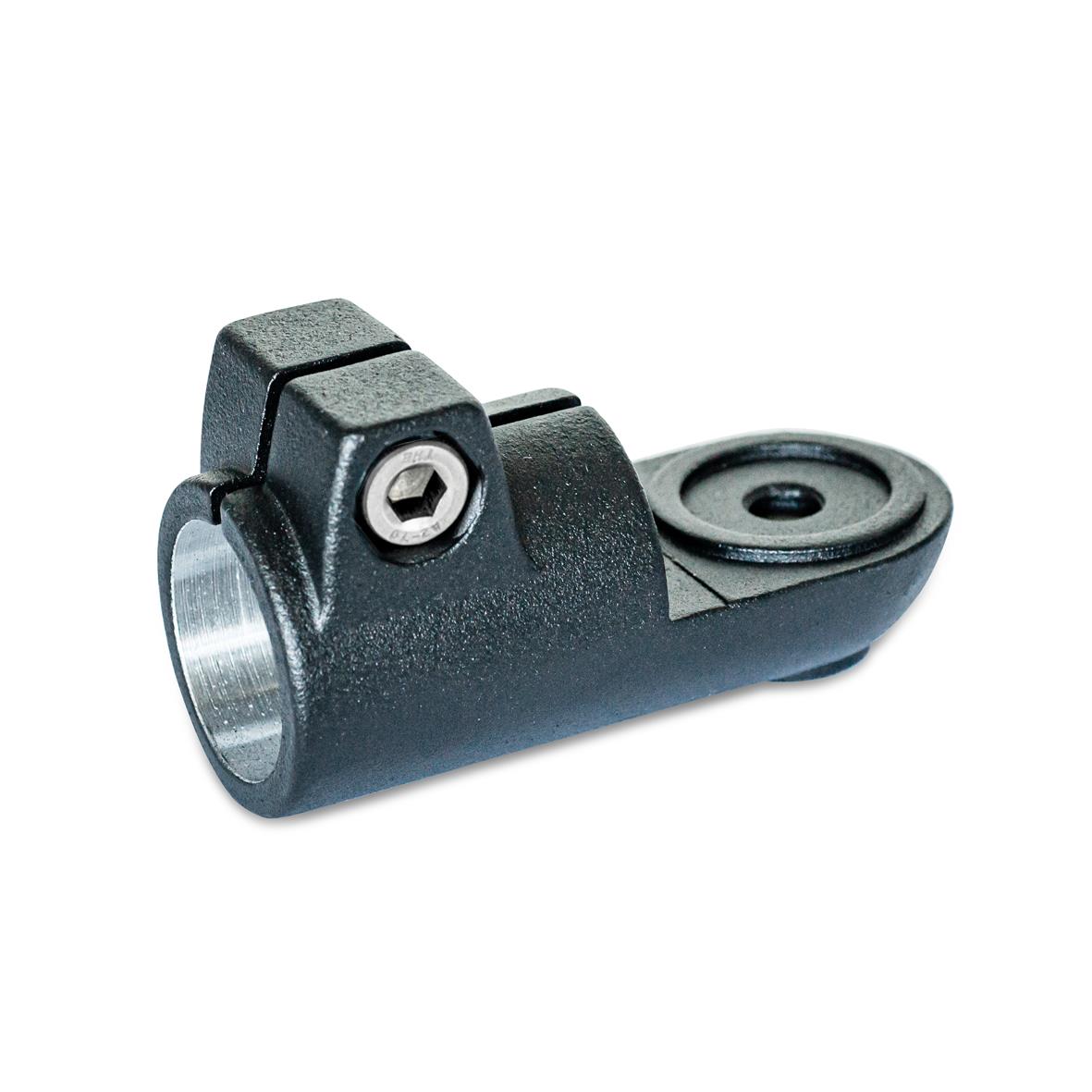

Die Klemmbohrung der Laschen-Klemmverbinder GN 276 ist bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Laschen-Klemmverbinder GN 276 können mit Klemmverbindern GN 272, GN 274 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden.
Technische Daten
| Bohrung d1 | B 20 |
|---|
| Form | MZ - mit Zentrieransatz |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b Laschenbreite | 40 |
|---|
| d2 | 8,5 |
|---|
| k | 42,5 |
|---|
| l1 | 92 |
|---|
| l2 | 52 |
|---|
| m | 72 |
|---|
| s | 13 |
|---|
| t | 20 |
|---|
| z Schraubstelle | M8-25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,210 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 276 |
|---|
| Bestellbezeichnung | GN 276-B20-MZ-2-SW |
|---|
| EAN | 4045525686335 |
|---|
| Ganter-Bezeichnung | Laschen-Klemmverbinder, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
