Die Halter für Flächenelemente GN 649 entsprechen der Maschinenrichtlinie 2006 / 42 / EG (Unverlierbarkeit des Befesigungselementes in geöffnetem Zustand).
Die beiden Klemmbacken bleiben über einen Sift, der in eine Nute gleitet, auch in offener Stellung miteinander verbunden. Ebenso ist die Klemmschraube (M5) unverlierbar.
Die Gummieinlage ist umspritzt, d.h. fest mit den Klemmbacken verbunden. Ihre strukturierte Oberfläche verhindert ein Festkleben an dem Plattenelement.
Mit der Hilfe von Distanzplättchen können Platten von 3 bis 8 mm Dicke geklemmt werden. Die 4 Distanzplättchen gehören zum Lieferumfang.
Technische Daten
| Breite b | 35 |
|---|
| Form | E - Montage an ebene Auflagefläche |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,039 kg |
|---|

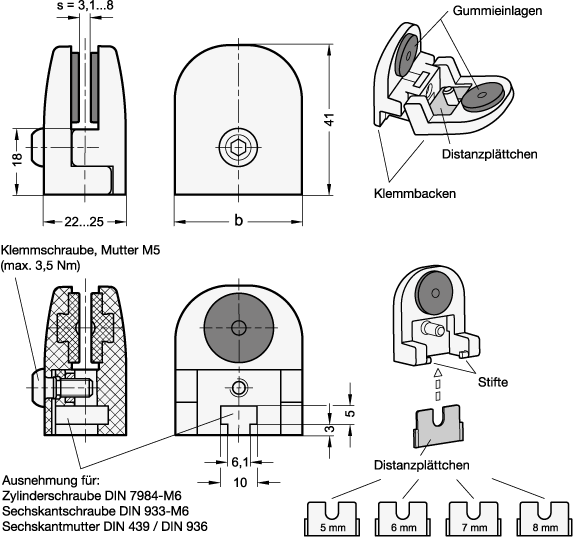

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 649 |
|---|
| Bestellbezeichnung | GN 649-35-E |
|---|
| EAN | 4045525885837 |
|---|
| Ganter-Bezeichnung | Halter für Flächenelemente, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
