Die Gelenk-Klemmverbinder GN 281 bestehen aus Laschen-Klemmverbindern GN 271 und GN 275.
Die Klemmbohrung ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z1 verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bohrung d1 | B 16 |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| b Laschenbreite | 25 |
|---|
| d2 | 5,5 |
|---|
| k | 31,5 |
|---|
| l1 | 72,5 |
|---|
| l2 | 34,5 |
|---|
| m1 | 24 |
|---|
| m2 | 48,5 |
|---|
| t | 7 |
|---|
| x1 | 50 |
|---|
| x2 | 38 |
|---|
| y | 35 |
|---|
| z1 Schraubstellen | M6-20 |
|---|
| z2 Schraubstellen | M6-20 |
|---|
| für z2 l3 | 45 | 63 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,291 kg |
|---|

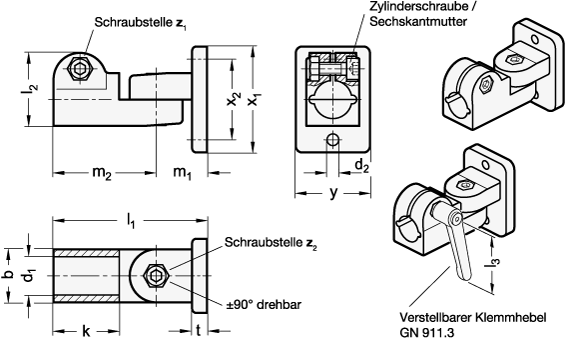

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 281 |
|---|
| Bestellbezeichnung | GN 281-B16-2-NI |
|---|
| EAN | 4045525726239 |
|---|
| Ganter-Bezeichnung | Edelstahl-Gelenk-Klemmverbinder |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
