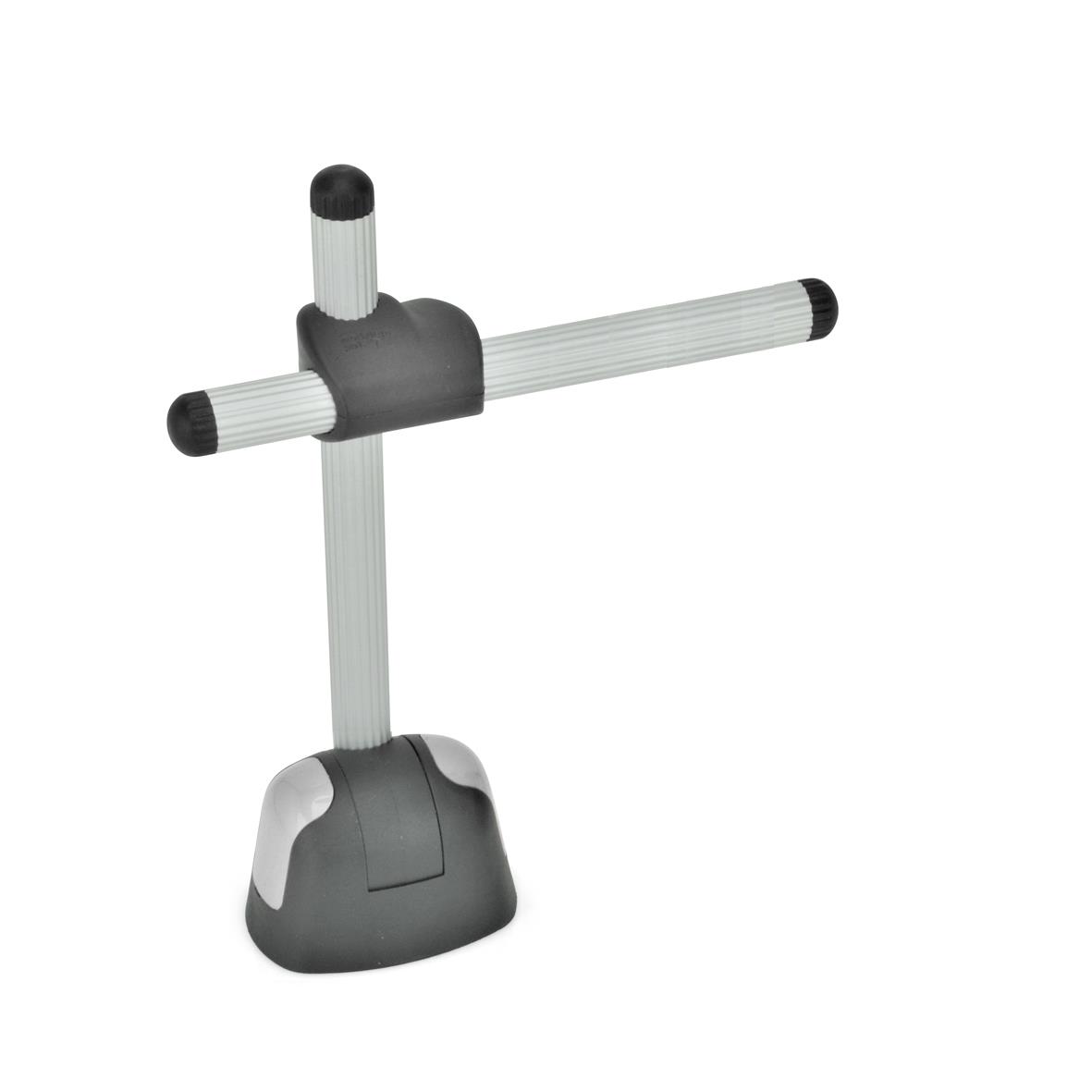

Mit dem Universal-Klemmstativ GN 177 kann die Befestigungslasche GN 177.1 schnell und sicher in die gewünschte Lage gebracht und dort positioniert werden. Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen.
Mit jeweils nur einer Klemmschraube (Innensechskant) werden der Sockel, das Kreuzstück und die Befestigungslasche GN 177.1 an den Halterrohren in der gewünschten Position festgeklemmt.
Das Zahnprofil des Halterohres verhindert ein unerwünschtes Verdrehen, unabhängig vom Anzugsmoment der Klemmschraube.
Technische Daten
| Durchmesser d1 | 13 |
|---|
| Armlänge l1 | 250 |
|---|
| Höhe l2 | 166 |
|---|
| Farbe der Abdeckkappe | DGR - grau, RAL 7035, glänzend |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,141 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 177 |
|---|
| Bestellbezeichnung | GN 177-13-250-166-DGR |
|---|
| EAN | 4045525655997 |
|---|
| Ganter-Bezeichnung | Universal-Klemmstative, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
