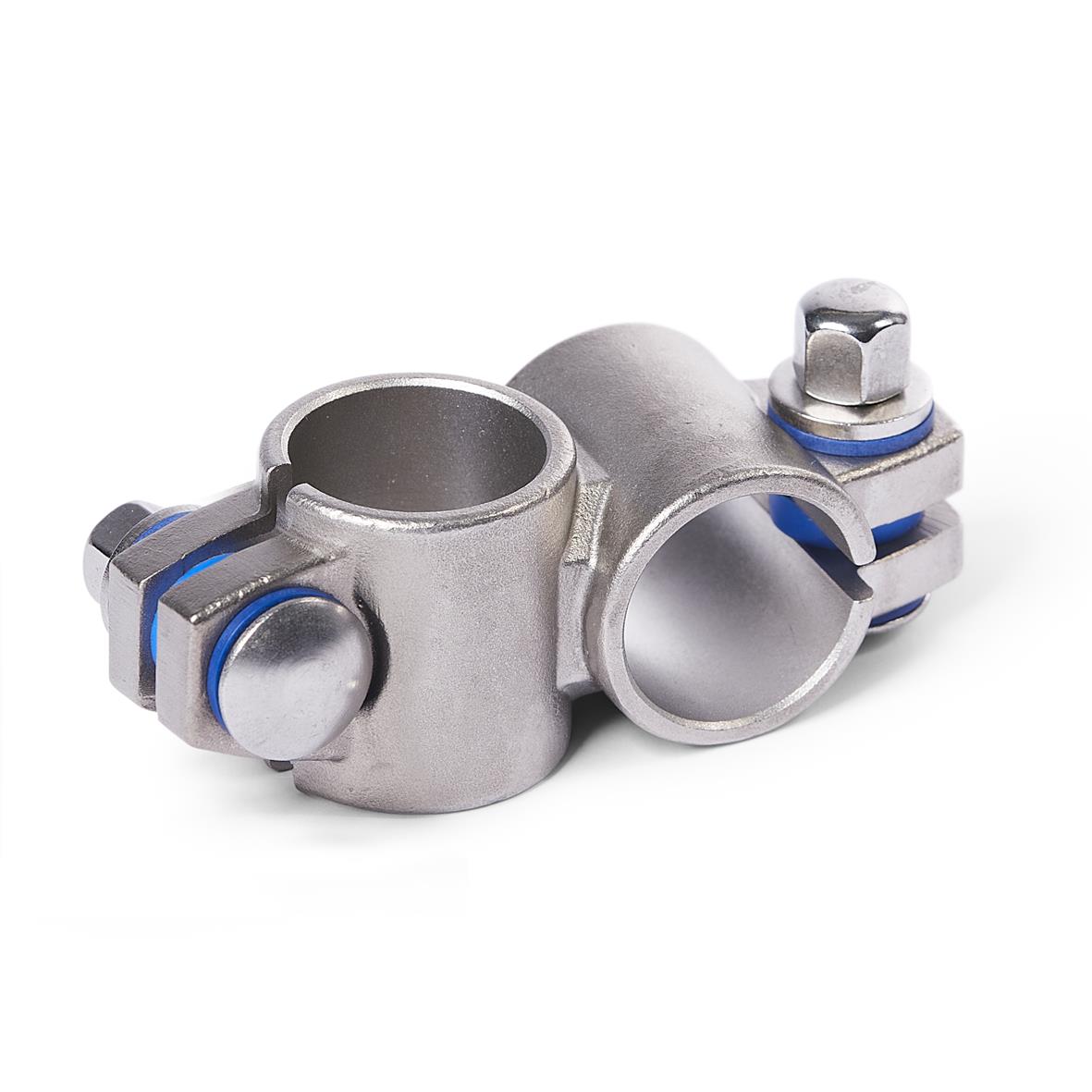

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 132.5 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z verkleinern Schlossschrauben und Hutmuttern den Bohrungsquerschnitt zum Klemmen. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet.
Wenn werkzeuglos geklemmt werden soll, können die Hutmuttern, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| Bohrung d1 | B 50 |
|---|
| Bohrung d2 | B 50 |
|---|
| Form | B - mit Dichtungen |
|---|
| Kennziffer | 4 - mit 2 Edelstahl-Hutmuttern DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 30 |
|---|
| d3 | 60 |
|---|
| Klemmlänge k | 65 |
|---|
| l1 | 150 |
|---|
| m | 53 |
|---|
| z Schraubstellen | M 10 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z l2 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,970 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 132.5 |
|---|
| Bestellbezeichnung | GN 132.5-B50-B50-B-4 |
|---|
| EAN | 4045525064461 |
|---|
| Ganter-Bezeichnung | Kreuz-Klemmverbinder, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
