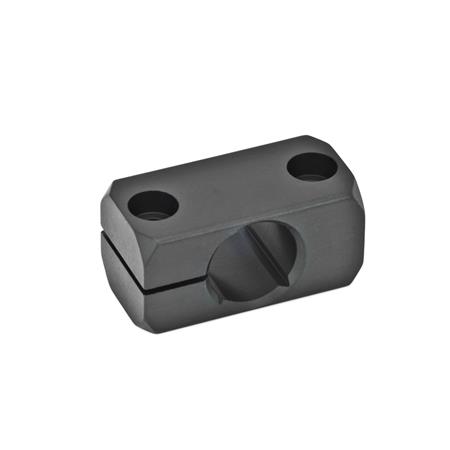

Die Klemmhalter GN 477 haben kein Gewinde. Die Befestigung bzw. Klemmung erfolgt über zwei anbauseitige Gewinde.
Der Bohrungsabstand m ist auf Klemmhalter GN 473, Fuß-Laschen-Klemmhalter GN 485 und Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.
Technische Daten
| Bohrung d1 | B 16 |
|---|
| Oberfläche | ELS - eloxiert, schwarz |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 für Schraube | M 6 |
|---|
| k | 20 |
|---|
| l1 | 45 |
|---|
| l2 | 14 |
|---|
| m | 32 |
|---|
| Klemmhebelsets für d2 | 511-M6-25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,029 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 477 |
|---|
| Bestellbezeichnung | GN 477-B16-ELS |
|---|
| EAN | 4045525640566 |
|---|
| Ganter-Bezeichnung | Klemmhalter, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
