Befestigungslaschen GN 176 dienen zur Aufnahme marktgängiger Sensoren und Reflektoren.
Sie werden in Verbindung mit Klemmhaltern eingesetzt und können sowohl auf Rundrohre (-stangen) als auch auf Vierkantrohre (-stangen) montiert werden. Bei letzteren wird durch Formschluss ein Verdrehen im Klemmelement verhindert.
Technische Daten
| Bohrung d | B 14 |
|---|
| Form | A - für Sensorbefestigung |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| k | 21 |
|---|
| l1 | 58,5 |
|---|
| l2 | 30 |
|---|
| l3 | 8 |
|---|
| m | 25 |
|---|
| s Vierkant | V 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,021 kg |
|---|

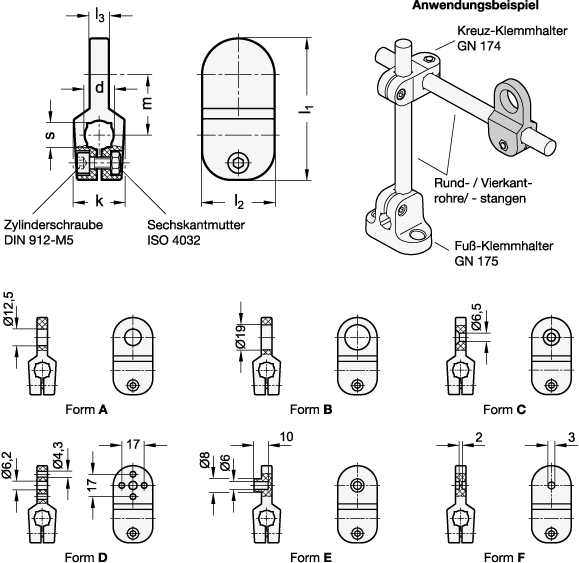

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 176 |
|---|
| Bestellbezeichnung | GN 176-B14-A |
|---|
| EAN | 4045525539822 |
|---|
| Ganter-Bezeichnung | Befestigungslaschen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
