Die Klemmbohrung der Sensorhalter GN 277.4 ist mechanisch bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch den in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 | B 12 |
|---|
| Bohrung d2 | B 18 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b Laschenbreite | 25 |
|---|
| d3 | 27 |
|---|
| k | 25 |
|---|
| l1 | 64 |
|---|
| l2 | 25 |
|---|
| m | 29,5 |
|---|
| t | 11 |
|---|
| z Schraubstelle | M6-20 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 45 | 63 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,057 kg |
|---|

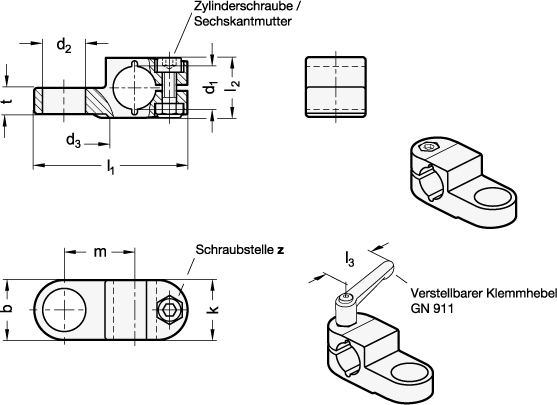

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 277.4 |
|---|
| Bestellbezeichnung | GN 277.4-B12-B18-2-SW |
|---|
| EAN | 4045525750890 |
|---|
| Ganter-Bezeichnung | Sensorhalter, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 27279202 |
|---|
