Die Klemmbohrungen der Gelenk-Klemmverbinder GN 288.9 sind in der Ausgangsstellung T-förmig angeordnet und um ±90° schwenkbar. Sie nehmen handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf.
An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Durch Reduzierbuchsen GN 290 lassen sich die Bohrungsquerschnitte auf kleinere Durchmessern reduzieren.
Die Schraubstelle z2 dient zur Fixierung der Gelenkachse, die je nach Form stufenlos bzw. in 10° Schritten verstellt werden kann.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.9 ersetzt werden.
Technische Daten
| Bohrung d1 | B 30 |
|---|
| Bohrung d2 | B 30 |
|---|
| Form | S - Verstellung stufenlos |
|---|
| Kennziffer | 2 - mit 3 Edelstahl-Zylinderschrauben DIN 912 |
|---|
| Farbe | GR - grau, RAL 7040, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| k1 | 45 |
|---|
| k2 | 44,5 |
|---|
| l1 | 142 |
|---|
| l2 | 54 |
|---|
| m1 | 67 |
|---|
| m2 | 42 |
|---|
| z1 Schraubstellen | M8-25 |
|---|
| z2 Schraubstelle | M8-25 |
|---|
| Zubehör empf. Klemmhebel GN 911.9 für z1 / z2 l3 | 63 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,181 kg |
|---|

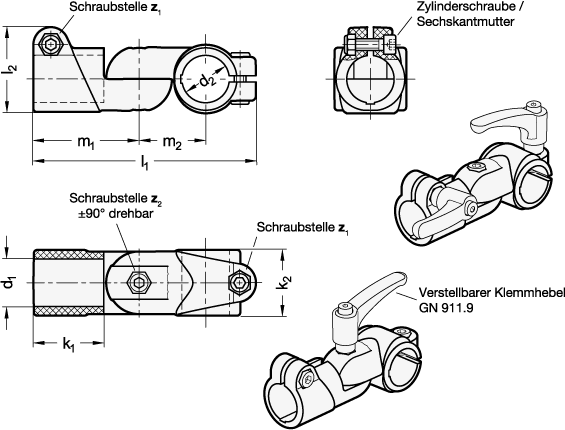

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 288.9 |
|---|
| Bestellbezeichnung | GN 288.9-B30-B30-S-2-GR |
|---|
| EAN | 4045525857926 |
|---|
| Ganter-Bezeichnung | Gelenk-Klemmverbinder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
